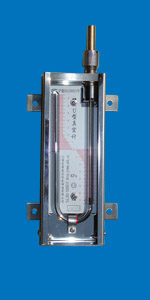

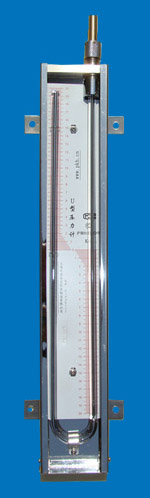

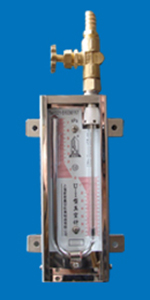

U型壓力真空計（以下簡稱真空計）是測量粗真空壓力的儀表，它結構小巧美觀、重量輕、安裝操作方便，其特點是精度高、響應快、測幅度廣、穩定可靠、零部件采用不銹鋼制品，有較高的耐腐蝕性，這些都是其它壓力真空計無法比擬的。本真空計的應用面很廣，可用于冶金、化工、石油、輕工、醫藥、科學實驗以及中央空調主機溴化鋰制冷機組等。

技術參數

測量范圍0-15KPa 0-30KPa

精度等級1.0級 　

環境溫度：-5--35℃

相對濕度：≤85%

工作原理

　　該真空計是一種液體壓力計，它的基本原理是利用流體靜力平衡原理，利用液體高度并有直接進行壓力測量的儀表。真空計玻璃管二端必須平衡，玻璃管內徑均勻一致，一邊玻璃管頂端封閉，并始終保持一定的真空度。管內裝有工作介質---高純度水銀，真空計的銅接頭與被測設備相連接，設備內的壓力由真空泵排氣后，看真空計玻璃管內的水銀柱端面高度差對照刻度板，直接讀出絕對壓力（*兩端讀數相加之和即為真空度）。

安裝使用說明

　　將真空計垂直安裝在設備上，用戶可購￠6.5mm紫銅管與真空計上端的紫銅管焊接，另一端與真空閥門焊接，焊接時請注意以下事項：

1、溫度不要過高，以防止銅接頭變形，影響密封性能。

2、銅管必須清洗，有條件可用****，不能用油類清洗。

3、焊接質量保證，必須焊二層，絕對不能漏氣。

4、“O”型圈拆卸要小心，安裝時注意平均。

　　抽真空時必須關緊真空閥門，等真空泵運轉后才慢慢打開真空閥門，以防一下子抽氣，把真空中的水銀抽出不能使用，停機時同樣先關真空閥門，以防大氣壓強烈進入真空計玻璃管內而擊碎玻璃管。

　　真空計玻璃管后面裝有鋁質刻度板，刻度板中間有二個調整“0”位的螺絲釘出廠時已調整好，用戶不必再調整。玻璃管內的介質---水銀容易流出，裝拆時將真空計垂直攜手拆裝，如發現“0”型圈拉毛缺損，應及時更換新的“0”型圈。

維護和保養

1、真空計在運輸和使用過程中請小心輕放，勿隨便松開螺帽，以防水銀流出不能使用。

2、本真空計內部所裝的介質---水銀均系經過特殊處理，有很高的純潔度，在使用過程中，由于使用不當和外界因素引起水銀變質污染，會影響其精度，甚至沒有讀數，應及時送生產大家廠家進行修理，處理校驗后方可使用。

3、真空計每次使用后，必須關閉閥門才可停止真空泵工作，以免真空泵油進入真空系統和真空計內。

4、真空計在短期內不使用，可用橡膠塞頭堵塞內徑處保存。
