產品介紹

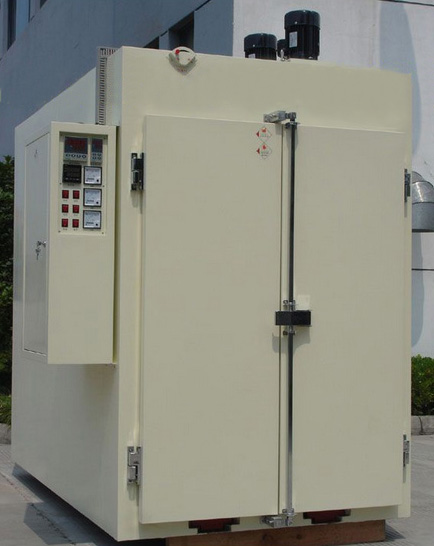

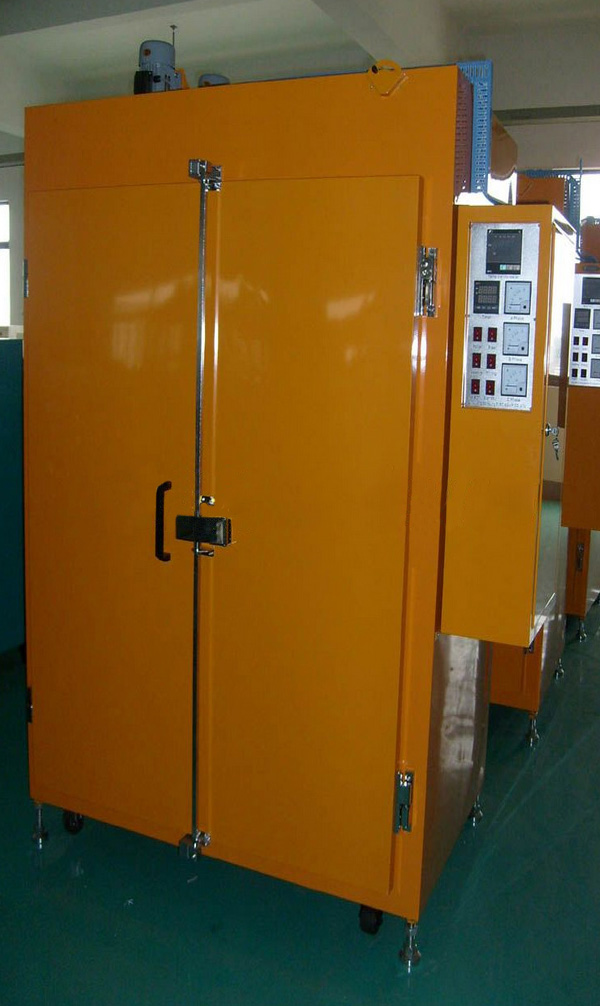

這款是大型的階梯溫控干燥箱,體積大,可以分10-50端溫控,適合需要階梯升溫的產品烘干.階梯型烘箱是電子生產企業,二極管,三極管的配套設備.
工作室尺寸:深1200*寬1200*高2000MM,內膽尺寸可根據要求定制.
最高溫度:250攝氏度
溫度偏差:箱內均勻度不超過±2.5℃
溫度波動度:儀表精度±0.1℃
升溫時間:環境溫度-200℃,≤25min
|
|
|
|
 |
|
HSD系列階梯型烘箱是電子生產企業.二極管.三極管.生產流水線配套設備，用于電子產品干燥或二極管內涂膠亦可用于有階梯升溫要求的生產過程中，對“產品”進行烘干或試驗。
1、采用智能程序溫控儀控溫，PID參數自整定，固態繼電器調功率，無觸點連續調節，自動完成烘千全過程，能滿足固化曲線的要求，操作簡便，性能可靠。
2、在溫度范圍內實現定時歇式性自動排氣功能(根據用戶要求選配)。
3、可選取走紙記錄儀、打印記錄或無紙記錄儀，對工藝全過程實行監控，對干燥、固化結果進行分析。
4、根據所烘產品不同的擺放，選用合理的熱風循環方式(頂部加熱垂直送風、底部加熱水平送風、側加熱垂直送風等)使工作室內溫度更均勻，線圈干燥、固化效果更優.
5、另設獨立超溫報警系統，溫度異常時能切斷加熱電源，發出聲光報警。
6、可選配低壓照明燈系統一套，門設觀察窗，隨時可觀察工件固化狀況。
7、采用密封電熱管加熱，抗氧化，性能穩定、壽命長。
技術參數
|
工作室尺寸 |
深1200*寬1200*高2000MM內膽尺寸可根據客戶要求定制！ |
|
溫度范圍 |
常溫-250度 |
根據客戶要求最高可到400度 |
|
溫度偏差 |
箱內均勻度不超過±2.5℃ |
|
溫度波動度 |
儀表精度±0.1℃ |
|
升溫時間 |
(環境溫度+20)℃~+200℃，≤25min |
|
外殼溫度 |
(環境溫度+3℃) |
|
備注 |
|
※測試條件 |
為環境溫度為+25℃、試驗箱內無試樣無換氣條件下 |
|
※本試驗設備禁止 |
腐蝕性物質試樣的試驗或儲存
生物試樣的試驗或儲存
強電磁發射源試樣的試驗或儲存 |
|
箱體結構 |
|
外壁材料 |
冷軋鋼板，表面靜電噴漆處理，銀灰色 |
|
內壁材料 |
冷軋鋼板.SUS304不銹鋼板無須噴涂油漆 |
|
箱體保溫材料 |
玻璃纖維. |
|
大門密封條 |
耐高溫發泡硅橡膠條 |
|
加熱器控制方式 |
固態繼電器 |
|
風機 |
380V750W*2臺專用耐高溫電機、安裝在箱體頂部 |
|
空氣循環 |
雙風道熱風循環.箱內均勻度好.溫差小 |
|
保溫層厚度 |
保溫層厚100MM外部溫度小于室溫+3度 |
|
送風機結構 |
安裝在烘箱頂部 |
|
加熱器安裝結構 |
安裝在烘箱頂部加熱室內.加熱器采用抽插式安裝.加熱器接線伸出箱體.有利于修理.保養.提高烘箱的安全性 |
|
大門結構 |
雙開門.中立柱、工作室內流通 |
|
大門密封 |
大門密封采用合金羊角拉手.提高大門的密封性和強度 |
|
大門保溫層 |
厚度不小于100MM |
|
箱底結構 |
鑄鐵鐵腳、美觀、堅固或萬向帶殺車腳輪。 |
|
排氣裝置 |
可選用手動/自動定時間強迫排氣功能 |
|
箱內分層 |
根據客戶要求 |
|
控制系統 |
|
控制器 |
LED/智能/數顯/程控儀表,控溫精度±1℃，帶P.I.D調節，自動恒溫。
程控段：10-50段 |
|
操作方式 |
直接式 |
|
顯示分辨率 |
溫度1℃ |
|
溫度設定精度 |
1℃ |
|
控制臺設計 |
控制臺安裝在箱體上部 |
|
溫度控制方式 |
PID控制 |
|
附屬功能 |
時間控制.并聲光報警 |
|
選裝件 |
電腦觸摸屏.觸屏無紙記錄儀.或指定品牌進口電器 |
|
附件 |
保險絲2個、使用說明書1本.合格證1份.儀表說明書1份.
接線圖1份.電氣圖1份. |
|
安全保護裝置 |
|
電源用漏電斷路器保護人員安全防止漏電 |
|
風機過流保護裝置 |
保護電機.防止過熱 |
防止 |
燒壞電機 |
|
短路保護保險絲 |
防止烘箱短路起火. |
|
超溫保護 |
箱內溫度超過設定直時斷開加熱電源并發出聲光報警 |
|
報警器 |
當溫度到達設定值時 |
發出聲光報警 |
|
安全門裝置 |
|
|
設備使用條件 |
|
場地 |
地面平整，通風良好
設備周圍無強烈振動
設備周圍無強電磁場影響
設備周圍無易燃、易爆、腐蝕性物質和粉塵
場地地面承重能力：不小于800kg/m2
設備周圍留有適當?shù)氖褂眉熬S護空間 |
|
環境條件 |
溫度：0℃～40℃
相對濕度：≤85％
氣壓：86kPa～106kPa |
|
供電條件 |
|
加熱功率 |
18KW/分2檔位控制 |
|
加熱元件 |
采用覆套式遠紅外發熱器(SHEATHEDHEATER)無塵化U型不銹鋼管狀電熱發生器，3KW/件，總6件，加熱元件總功率18KW，分2組加熱開關，連續使用壽命可達5萬-6萬小時以上 |
|
電源 |
AC（380±38）V,(50±0.5)Hz,3相4線+保護地線
保護地線接地電阻小于4Ω；
要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用 |
|
電源容量 |
|
|
最大工作電流 |
|
|
儲存環境要求 |
設備不工作時，環境溫度應保持0℃～+45℃ |
| |
 |
|
|
|
|
|
|
