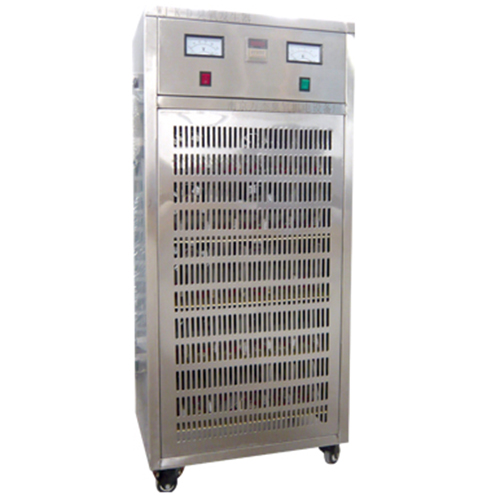

一、臭氧發生器概述
MB-K-D系列臭氧發生器是汲取了國內外先進技術設計、開發與制造的，主要由臭氧電源、臭氧放電板，控制系統幾部分組成。
設備特點
殺菌消毒：利用臭氧的廣譜殺菌能力，能有效殺滅空間的細菌、病毒；減少區域交叉感染及細菌繁殖，防止二次污染。
凈化空氣：使用臭氧發生器對空間，進行去除甲醛、苯、煙塵顆粒物等污染物，消除異味，凈化空氣，完整保證空氣質量。
全不銹鋼制作，經久耐用。
全電腦自動控制，可實行定時開關機。
二、應用領域
主要應用于容易產生細菌、病毒的空間；對空間凈化、潔凈等級有要求的空間，長期不使用的區域等。如制藥廠、食品廠車間、潔凈區；藥品生產區、食品加工區、更衣間、包裝間、食堂、倉庫、衛生間、圖書室、檔案保管室、庫房、醫院手術室等空間進行凈化、消毒、滅菌之用。通過設備自帶循環風機將臭氧擴散到空間進行定期消毒、滅菌、凈化，以替代紫外線燈照射或化學熏蒸方法，達到凈化作用而不留殘留對人體有害的物質。
三、產品使用環境
1. 環境溫度：≤40℃
2. 環境濕度：≤60（%RH）
3. 風壓： ≥0.1mpa，
四、MB-K-D 臭氧發生器技術參數表
|
系列 |
MB-K-D |
|
氣源 |
空氣源 |
√ |
|
氧氣源 |
制氧 |
× |
|
液氧 |
× |
|
氣源處理 |
吸附干燥機 |
× |
|
氣化 |
× |
|
發生部分 |
臭氧放電體 |
板式 |
× |
|
管式 |
√ |
|
冷卻系統 |
水冷系統 |
× |
|
風冷系統 |
√ |
|
氣水混合系統 |
曝氣系統 |
× |
|
射流系統 |
× |
|
尾氣處理系統 |
× |
|
型 號 |
臭氧產量
g/h |
電源
V/Hz |
整機功率
kw |
適應滅菌空間m³ |
外型尺寸
（mm） |
備注 |
|
MB-K-D |
20 |
220/50 |
0.2 |
200-400 |
400×250×220 |
臭氧器件板式（組合）可移動使用自帶軸流風機 |
|
MB-K-D |
40 |
0.4 |
400-800 |
420×365×770 |
|
MB-K-D |
60 |
0.6 |
600-1200 |
420×380×970 |
|
MB-K-D |
80 |
0.8 |
800-1600 |
420×380×970 |
|
MB-K-D |
100 |
1 |
1000-2000 |
480×430×1000 |
|
MB-K-D |
120 |
1.2 |
1200-2400 |
550×430×1150 |
|
MB-K-D |
140 |
1.4 |
1400-2800 |
620×430×1150 |
|
MB-K-D |
150 |
1.5 |
1500-3000 |
620×450×1350 |
|
MB-K-D |
160 |
1.6 |
1600-3200 |
620×450×1350 |
|
MB-K-D |
180 |
1.8 |
1800-3600 |
620×450×1350 |
|
MB-K-D |
200 |
2 |
2000-4000 |
620×480×1500 |
五、設備的主要部件特點

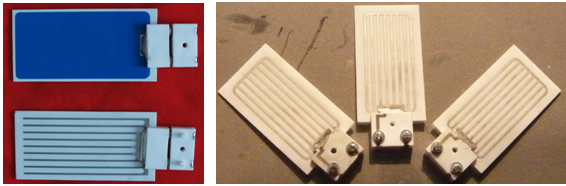

5.1、臭氧發生片：
選用鎢電極和AL203陶瓷基片，陶瓷基片具有較好的絕緣性和機械強度。
盟博環保沿面放電臭氧陶瓷片有良好的電、機械、熱和化學性能。放電電極上覆蓋一層納米氧化鋁保護層。納米氧化鋁保護層的沿面放電陶瓷片壽命長，臭氧產率穩定。

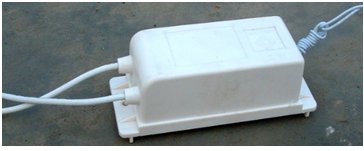

5.2、高頻電源特點：
具有PFC的穩壓、穩流型陶瓷片臭氧電源；為了保證臭氧產量的穩定，采用了電流、電壓反饋調節，以穩定輸出功率。
采用半橋電路。控制電路包括驅動信號發生器、PI調節器及保護電路等。使半橋電路工作，用于啟動陶瓷片，防止陶瓷片在冷態時突然加入高壓而損壞。采用鐵氧體磁芯損耗小，電阻率低，溫度系數低，動態導磁率高，提高電感品質因素，采用高真空環氧樹脂罐封技術，固化成型，有效提高了耐擊穿性能，杜絕了變壓器表面電暈放電。
六、系統控制

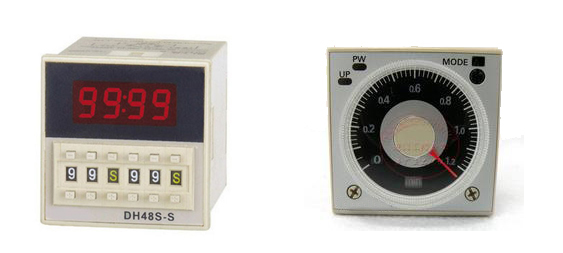

6.1微電腦智能控制：
采用微電腦時間控制器，可根據要求設定系統運行并可按預置程序?qū)崿F(xiàn)自動控制，同時根據需要，可實現遠程集中控制，極大方便用戶管理使用。
設定每天相同開關機，或星期1~5相同，星期6~日相同，或每天不同時間。
6.2、短路保護
可以監測工作電路中的異常情況，發生異常時，切斷電路并發出報警，防止危害進一步擴大；
可根據客戶要求設計，也可以遠程智能控制；
七、執行標準
7.1 南京盟博環?？萍加邢薰酒髽I(yè)標準Q/02MBG10－2010《臭氧發生器》。
7.2 中華人民共和國衛生部《消毒技術規范》
7.3 GB 19303食品、藥品生產質量管理規范（2010年）
7.4 GB4789食品、藥品衛生微生物學檢驗 菌落總數測定
7.5 藥品《GMP驗證指南》《藥品生產驗證指南》
7.6 中華人民共和國城鎮建設行業標準CJ/T322-2010《臭氧發生器》；
7.7 HJ/T264-2006國家環境保護總局中國環境保護產品條件《臭氧發生器》
7.8 GB/T4064 電氣設備安全設計導則
7.9 GB5083 生產設備安全衛生設計總則
7.10 GB/T13384 機電產品包裝通用技術條件
7.11 GB997 環境空氣 氮氧化物的測定
7.12 GB/T13384 機電產品包裝通用技術條件
‘
|
