爐體結構

·采用雙層殼體結構，并帶有風冷系統，使得殼體表面溫度小于60℃

·采用高純氧化鋁作為爐膛材料，的減少熱量的損失

最大功率

5KW

電源

單相 220V AC, 50/60 Hz (需要40A的空氣開關)

最高工作溫度

1700ºC (< 1 hour )

連續工作

800~1600ºC

最大升降溫速率

5ºC / min

加熱區長度

457 mm (18")

恒溫區

150 mm (6")

加熱元件

采用8根1800℃硅鉬棒進行加熱

溫控系統

·采用PID方式通過可控硅來進行溫度控制

·可設置30段升降溫程序

·控制系統帶有過熱和斷偶保護

·控溫精度：± 1 ºC

·儀器面板上安裝有一RS485通訊接口，只要選購一PC控制模塊，即可通過電腦來設置升降溫程序和導出溫度曲線。

爐管

·爐管材料：純度> 99.9%的剛玉管

·尺寸：ID: 54mm x  OD: 60mm   x 1000 mm l

·ID: 74mm x  OD: 80mm   x 1000 mm l.

·儀器中配有4個氧化鋁管堵（儀器使用前，必須在爐管兩端放入管堵）

真空密封

·此款管式爐采用不銹鋼折疊式法蘭進行密封，使用更為方便

·法蘭上安裝有不銹鋼針閥和機械壓力表

·真空度：10-2Torr（采用機械泵）   ；10-5Torr(采用分子泵)

可選：進口的帶防腐性型的數字式真空顯示計

儀器尺寸

590×490×760 mm

凈重

150 kg

管式爐

殼體

·雙層殼體結構，并帶有分冷系統，使得殼體的表面溫度小于60度

·內爐膛表面涂有美國進口的高溫氧化鋁涂層，可以提高設備的加熱效率，同時也可以延長儀器的使用壽命

爐管材質

99.8% 高純 Al2O3陶瓷管

爐管尺寸

ID: 72mm; OD: 80 mm in diameter  x 1000 mm length

耐火材料

1750級氧化鋁纖維

加熱元件

1700級硅鉬棒（ MoSi2）

工作溫度

最高工作溫度：1700℃ (2912℉) .  <1小時

連續工作溫度：1600℃

正常工作溫度

800 -1700℃ (2732℉)

溫度控制器

·PID30段智能化控溫，可以設置30段升降溫程序

·同時可以選購數字式真空顯示計，可以較準確地測量爐管內的真空度

·可選：進口的防腐性數字式真空顯示計，其測量范圍為3.8x10-5 至 1125 Torr，不需因測量氣體的不同而需要系數轉換

最高加熱/冷卻速率

·超過 1200℃ ，5℃ / min

·低于 1200℃，10℃/min

加熱區長度

457 mm (18")

恒溫區長度

150 mm (6")  (± 1℃ at 1600℃  )

控溫精度

± 1℃

輸入電源

單相, 220V AC, 50/60 Hz

輸出功率

Max. 5KW

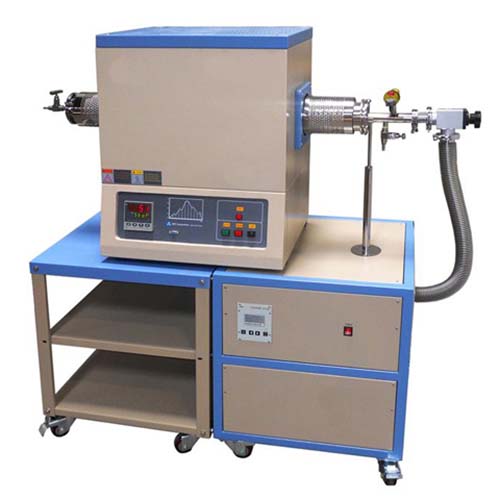

高真空機組

結構

·移動架大?。?SPAN lang=EN-US>600 (L) x 600 (W) x 700(H), mm

·最大承載重量：600 Lbs on top

·分子泵控制面板： LCD數字顯示

·內部含有德國制造的： Pfeiffer vacuum pump

控制面板

·一鍵操作：按下"start" 鍵后，隔膜泵和渦輪分子泵將會啟動（隔膜泵先啟動等真空度達到10-2mbar后，分子泵自動啟動）

·系統控制旋轉速率：根據腔體內的真空度，系統自動控制旋片泵的旋轉速率

抽氣速率

·N2 33 L/s

·He 39 L/s   (2340L/minute)

·H2 32 L/s

工作范圍

1000 mbar 到<1E-7 mbar

極限壓力

<1E-8 mbar (without any leaking)

輸入電源

110V AC or 220V AC 可切換的, 50/60Hz

持續最大功率

100/110Watt

外形尺寸

·管式爐: 550 L x 450 W x 670 H  mm (21.7" L x 17.7" W x 26.4" H)

·真空系統: 600 x 600 x 700mm

·管式爐: 150 kg (330 lbs)

爐體結構

·采用雙層殼體結構并帶有風冷系統，使得殼體表面溫度小于60℃

·爐膛材料為高純氧化鋁，可以減小熱量損失

·儀器配有剛玉爐管，真空法蘭（上面已安裝有針閥和真空壓力表）

·可以選購600mmx 600mm 的移動爐架，方便于爐體的移動

爐管材料

氧化鋁，純度> 99.9%

爐管尺寸

·54 mm (I.D) x 60 mm (O.D) x 1000mm l

·74 mm (I.D) x 80 mm (O.D) x 1000mm l

·為了保證溫場均勻性和法蘭的密封性，儀器使用升溫前需要在爐管兩端塞入氧化鋁管堵

真空密封系統

·儀器配有一對不銹鋼密封法蘭和耐高溫硅膠密封圈

·真空度：用雙旋片的機械真空泵 10-2torr

·為了較快得到較優質的真空狀態，可以選購波紋管與泵和法蘭連接

·選購：數字式真空顯示計，可以較準確的測量爐管內的真空度

·另外可選：進口的防腐型數字式真空顯示計，其測量范圍為3.8x10-5 至 1125 Torr. ·不需因測量氣體種類不同而需要系數轉換。

法蘭連接口

·為了得到較好的真空狀態出氣端法蘭上可以選擇KF25的轉接頭與波紋管相連接

·為了保證進氣是的氣密性，進氣段法蘭上可以選定Φ6.35的不銹鋼卡套接頭，與聚四氟乙烯軟管相連接

溫控系統

·升降溫采用PID方式控制，并且控溫儀表中可以設置30段控溫程序

·面板上安裝有一RS232接口，可另外購買軟件，把控溫程序?qū)氲诫娔X中

加熱元件

1800級硅鉬棒

最大升溫/降溫速率

10℃/min

加熱區

457mm

恒溫區

150mm

控溫精度

 ± 1ºC

輸入電源

單相, 220V AC,  50/60 Hz (需要30A的空氣開關 )

最大功率

5.2KW

外型尺寸

590×490×740mm

爐體結構

·采用雙層殼體結構并帶有風冷系統，使得殼體表面溫度小于60℃

·爐膛材料為高純氧化鋁，可以減小熱量損失

·內爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長儀器的使用壽命

·儀器配有剛玉爐管，真空法蘭（上面已安裝有針閥和真空壓力表）

·可以選購600mmx 600mm 的移動爐架，方便于爐體的移動

爐管材質

氧化鋁，純度> 99.9%

爐管尺寸

·54 mm (I.D) x 60 mm (O.D) x 790 mm

·為了保證溫場均勻性和法蘭的密封性，儀器使用升溫前需要在爐管兩端塞入氧化鋁管堵，防止熱量的散失。

真空密封系統

·真空度：10-3Torr（用雙旋片的機械真空泵）

10-5torr  (用分子泵）

·為了較快得到較優質的真空狀態，可以選購波紋管與泵和法蘭連接

·同時選購數字式真空顯示計，可以較準確的測量爐管內的真空儀器配有一對不銹鋼密封法蘭和耐高溫硅膠密封圈

·可選：進口的防腐型數字式真空顯示計，其測量范圍為3.8x10-5 至 1125 Torr. 不需因測量氣體種類不同而需要系數轉換。

法蘭連接口

·為了達到較好的真空狀態，出氣端法蘭上可以選擇KF25的轉接頭與波紋管相連接

·為了保證進氣的氣密性，進氣端法蘭上可以選定Φ6.35的不銹鋼卡套接頭，與聚四氟乙烯軟管相連接

 溫控系統

·升降溫采用PID方式控制，并且控溫儀表中可以設置30段控溫程序

·面板上安裝有一RS232接口，可另外購買軟件，把控溫程序?qū)氲诫娔X中

加熱元件

1800級硅鉬棒

最大升溫/降溫速率

10℃/min

加熱區

300mm

恒溫區

80mm

控溫精度

± 1ºC

輸入電源

單相, 220V AC,  50/60 Hz (需要30A的空氣開關 )

最大功率

3KW

外型尺寸

445×380×615 mm

凈重

150Kg
