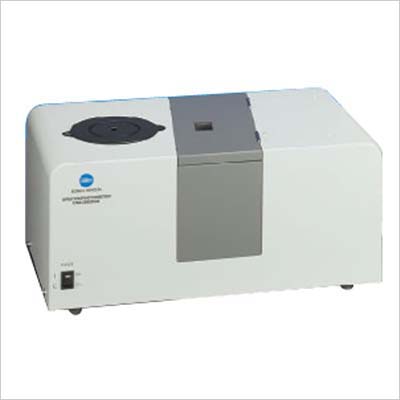

CM-3500d分光測色計(分光式/頂部端口)
多功能分光測色計
幾乎適用于應用的多功能、頂部端口分光測色計。
柯尼卡美能達CM-3500d分光測色計是一部專為各種色彩測量應用而設計的高精度d/8°光學系統、頂部端口儀器。通過計算機軟件SpectraMagic NX操作可實現從科研實驗室到廠區的各種色彩控制，簡單、高效。適用于醫藥、食品等領域。
CM-3500d可執行反射色及透射色測量?？筛鼡Q的測量孔罩(3、8、30mm直徑)及殼體組件特殊孔罩為各種樣品測量提供了靈活度。
頂部端口設計(將樣品簡單地放置于儀器頂部)可方便地測量固體、粉體、粘稠狀物體，甚至不透明液體的反射率。
透明的液體或固體可在透射試料室內測量。
·反射色的測量
-SCI/SCE切換
-選擇SCI時，測量不受樣品表面條件的影響，適合進行色彩混合比和CCM的控制。選-擇SCE時，可以獲得與不含正反射光的目視評價結果相近的測量結果。
-測量口徑的轉換
-根據測量的樣品，可選擇30mm、8mm、3mm(備選)測量口徑。
-粉體/粘稠物體的測量
-利用殼體測量組件(選購件)可對粉體或粘稠狀樣品進行測量。
·透射色的測量
-利用擴散照明 0°受光（d/0)方式可進行透射色的測量。適用范圍廣。從玻璃濾光鏡等薄片狀、板狀樣品到食品、化妝品等液體樣品都可測量。
產品特點
·電腦控制下的準確可靠的桌面式儀器，可通過Windows系統軟件加以操作
·采用d/8(擴散照明/8度受光方式)光學系統。
·標準測量口徑為30mm、8mm；另可選Φ3mm。
·可通過d/0光學系統測量透射色。
·可使用殼體組件(選購件)對粉體或粘稠狀樣品進行測量。
技術參數
|
照明/受光光學系統 |
反射率：d/8(擴散照明8°方向受光)、可切換SCI(含反射分量)/SCE(不含反射分)；符合ISO和DIN標準對d/8的要求；亦符合CIE和ASTM標準對d/0的要求。透射率：d/0(擴散照明 0°受光方式) |
|
受光素子 |
雙重18個元件的硅光電二極管陣列(具有楔形連續干涉濾光片) |
|
波長范圍 |
400～700nm |
|
測量波長間隔 |
20nm |
|
半帶寬 |
平均約20nm |
|
光度測定范圍 |
0～175%；分解能力： 0.01% |
|
測量用光源 |
脈沖氙弧燈 |
|
測量時間 |
約2.5秒(一直到數據輸出為止) |
|
測量最小間隔 |
3秒 |
|
測量口徑/照明口徑 |
反射率：可在LAV和MAV之間切換
LAV:Φ30mm測量/Φ36mm照明
MAV:Φ8mm測量/Φ11mm照明
透射率：約Φ22mm |
|
重復性 |
白色校正后，白色校正板以10秒間隔測量30次時：分光反射率：標準偏差0.20％以內
色度值：標準偏差ΔE﹡ad .05以內 |
|
儀表誤差 |
△E﹡ad 0.15以內(典型值) BCRA系列IItile 12色的平均值(對比標準主體測量值) |
|
溫度漂移 |
分光反射率：±0.30%/°C以內
色差：ΔE*ab 0.05/°C以內 |
|
接口 |
RS-232C標準 |
|
電源 |
AC 100V/120V/230V 50/60Hz(使用標配AC電源適配器) |
|
使用溫度/濕度范圍 |
0～40°C，相對濕度85%以下（35°C）、不可結露 |
|
保管溫度/濕度范圍 |
-20～45°C，相對濕度85%以下（35°C）、不可結露 |
|
尺寸 |
413 × 190 × 240mm |
|
重量 |
10kg |
|
標準配件 |
白色校正板CM-A120、目標罩(Φ8mm)CM-A122、目標罩(Φ30mm)CM-A123、零位校正盒CM-A124、便攜包CM-A67、AC適配器、RS-232C線纜(2m、9針、適用于IBM個人電腦) IF-A12 |
|
另售配件 |
色彩數據軟件SpectraMagic ? NX、CM-A96透射樣品架、石英槽CM-A97(2mm)、CM-A98(10mm)、CM-A99(20mm)、塑料槽CM-A130(2mm)、CM-A131(10mm)、CM-A132 (20mm)、透射用零位校正板CM-A100、樣品觀測器CM-A125、彩色瓦片、RS-232C線纜(適用于IBM個人電腦) |
CM-3600d臺式分光測色儀
可靠的精度 優良的再現性
使用10nm節距測量360～740nm全范圍波長。采用雙波束方式、雙通道傳感陣列實現高精度和高再現性。
追求人性化的舒適方便的操作
通過取景器坐在座位上即可確認測量位置。
致力于免維修化的高可靠性設計
通過技術革新避免SCI/SCE之間的轉換以及移動過濾器等設備可動部位的產生。在設計和制造調整上引入了ISO9001認證質量管理體系使產品具有高可靠性和耐用性。
高水準的簡潔緊湊型設計
加載6英寸的大型積分球，實現機身的簡潔緊湊。
搭載了3種測量口徑
可根據樣品尺寸選擇適當?shù)臏y(cè)量口徑。
可靠的精度 優良的再現性
可測量A4尺寸大小的樣品的中間部位。
適用于各領域的研究活動、開發部門、質量管理部門使用，大學、試驗室、檢測機構
產品特點
·電腦控制下的高精度、高可靠性的固定結構可使用Windows系統軟件
·采用符合各種標準的d/8(擴散照明 8°受光方式)光學系統統。
·測量口徑為φ25.4mm、φ8mm、φ4mm。
·可通過d/0光學系統統測量透射色。
·采用數字化控制系統。
·可同時測量SCI(含正反射光)和SCE(不含正反射光)。
·采用數字化控制系統。
·通過演算合成照明光的UV強度。這樣調整濾波器位置的費力工作就可被省略。
·可同時進行一般測量和熒光色測量。
技術參數
|
照明/光學系統 |
可同時測量d/8（擴散照明8°方向受光）、SCI（含反射光）和SCE（不含正反射光）。 |
|
受光素子 |
雙重40個元件硅光電二極管陣列 |
|
分光手段 |
平面繞射光柵 |
|
測量波長范圍 |
360nm～740nm |
|
測量波長間隔 |
10nm |
|
一半寬度 |
大約10nm |
|
反射率測定范圍 |
0～200%、表示分解能：0.01% |
|
測量用光源 |
脈沖氙弧燈×4個 |
|
測量時間 |
大約1.5秒（一直到數據輸出為止） |
|
最短可測定間隔 |
SCI/SCE測定時是4秒 |
|
測量口徑/照明口徑 |
LAV:φ25.4mm/φ30mm
MAV:φ8mm/φ11mm
SAV:φ4mm/φ7mm |
|
重復性 |
分光反射率：標準偏差0.1％以內
色彩值：標準偏差△E﹡ad 0.02以內
白色校正后、白色校正以10秒間隔測定30次時 |
|
儀表誤差 |
△E﹡ad 0.15以內(LAV/SCI)
BCRA系列IIteil 12色的平均值(以柯尼卡美能達主機身為標準） |
|
溫度依存性 |
分光反射率：±0.10%/℃以內、色差：△E﹡ad0.05/℃以內 |
|
UV轉換 |
瞬間調整(UV420nm探頭濾波器/附帶UV420nm探頭濾波器) |
|
透射色測量方式 |
d/0（擴散照明 0°方向受光） |
|
透射試料室 |
橫寬133mm、進深50mm、測量口徑φ17mm |
|
透過試料托架 |
薄片狀、板狀試料/液體試料兩用（可拆卸安裝） |
|
接口 |
以RS-232C為標準、端子：D-SUB 9Pin（凹型銷） |
|
電源 |
AC 100V（使用專用AC適配器） |
|
使用溫濕度范圍 |
13～33℃，80％RH以下（溫度35℃時/不可結露） |
|
保管溫濕度范圍 |
0～40℃，80％RH以下（溫度35℃時/不可結露） |
|
尺寸 |
240(寬)×206(高)×380(進深)mm |
|
重量 |
12kg |
|
標準配件 |
白色校正板、目標罩（φ4mm、φ8mm、φ25.4mm）、零校正盒、AC適配器AC-A12、防塵罩、配件盒、單元驅動器、RS-232C電纜（DOSV用9針2m）、RS-232變換適配器（9針→25針） |
|
另售配件 |
色彩管理軟件CM-S9w、透過試料架CM-A96、石英槽CM-A97(2mm)/CM-A98(10mm)/CM-99(20mm）透過用零校正板CM-A100、RS-232C電纜CM-A56(NEC用 5m) RS-232C電纜CM-A52～55(DOSV用) |

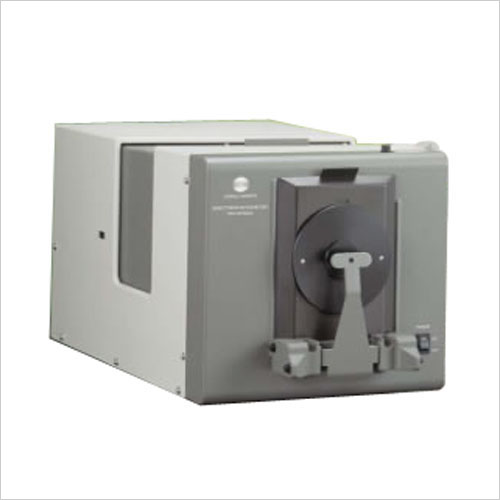

CM-3700d臺式分光測色計(分光式/側面端口)
分光測色計，實現色彩管理網絡系統中高水準的準確度和可靠度。
通過CM-3700d，柯尼卡美能達再次證明了其在先進儀器領域中的地位。CM-3700d各方面的設計均以實現高性能的精度色彩控制為目標。大型積分球、孔罩及整個光學系統符合CIE、ISO、ASTM、DIN、JIS等國際標準的要求。
分別用于樣品、反饋通道及大功率氙弧燈的兩個扁平全息光柵與硅光電二極管陣列確保了精度和重復性(特別是暗色調)。
CM-3700的優點得到了行業公司的贊賞?？履峥滥苓_(dá)高端制造技術的另一例證是其儀器誤差很小。
·反射色的測量
SCI/SCE切換
選擇SCI時，測量不受樣品表面條件的影響，適合進行色彩混合比和CCM的控制。選擇SCE時，可以獲得與不含正反射光的目視評價結果相近的測量結果。
·測量口徑的轉換
根據測量的樣品，可選擇φ25.4mm、φ8mm和3×5mm的測量口徑。
·熒光色的測量
通過UV截止濾光片對UV光線進行1000步幅調節。由于可獲得相當于D65的照明光源，所以它適合測量紙張、紙漿以及其它含有熒光物質的物體。
·透射色的測量
通過擴散照明 0°受光（d/0)方式可進行透射色的測量。
適用范圍廣，從玻璃濾光鏡等薄片狀、板狀樣品到食品、化妝品等液體樣品均可進行測量。
適用于塑料、纖維、染色、陶瓷工業等領域
產品特點
·電腦控制下的準確可靠的桌面式儀器，可通過Windows系統軟件加以操作
·采用d/8(擴散照明/8°受光方式)光學系統。
·測量口徑為φ25.4mm、φ8mm、3×5mm。
·可通過d/0光學系統測量透射色。
·可進行UV光量的調整和熒光色的測量。
技術參數
|
照明/受光光學系統 |
d/8(擴散照明8°方向受光)、可切換SCI(含反射分量)/SCE(不含反射分)；符合ISO和DIN標準對d/8的要求；亦符合CIE和ASTM標準對d/0的要求。透射率：d/0(擴散照明 0°受光方式) |
|
受光素子 |
帶扁平全息光柵的硅光電二極管陣列 |
|
波長范圍 |
360nm～740nm |
|
測量波長間隔 |
10nm |
|
半帶寬 |
平均約14nm |
|
光度測定范圍 |
0～200%；分解能力： 0.001% |
|
測量用光源 |
脈沖氙弧燈 |
|
測量時間 |
0.6～0.8秒(一直到數據輸出為止) |
|
照明口徑/測量口徑 |
反射：可選LAV、MAV和SAV
LAV:Φ28mm照明/Φ25.4mm測量
MAV:Φ 11mm照明/Φ8mm測量
SAV:5 × 7mm照明/3 × 5mm測量
透射：約Φ20mm |
|
重復性 |
白色校正后，白色校正板以10秒間隔測量30次時：;
分光反射率：標準偏差0.05％以內
色度值：標準偏差ΔE﹡ad .005以內
白色校正后，黑色板(BCRA系列II；反射率：為1%)以10秒間隔測定30次時：
分光反射率：380～740nm：標準偏差0.02%以內
360、370nm：標準偏差0.04％以內
色度值：標準偏差ΔE﹡ad .05以內 |
|
儀表誤差(LAV) |
BCRA系列IItile12色的平均值 △E﹡ad 0.08(典型值)
BCRA系列IItile12色的最大值 △E﹡ad 0.3(相當于△Ecmc 0.2)以內(對比主機測量值) |
|
溫度漂移 |
分光反射率：±0.10%/°C以內 |
|
色差：ΔE*ab 0.05/°C以內 |
|
UV調校 |
電腦控制；持續可變 |
|
透射測量中被測樣品的條件 |
薄片、板狀、液體，厚度小于50mm |
|
接口 |
RS-232C標準；波特率：1200、2400、4800或9600 |
|
電源 |
AC 100V/120V/230V 50/60Hz(使用標配AC適配器) |
|
使用溫度/濕度范圍 |
13～33°C，相對濕度80%以下、不可結露 |
|
保管溫度/濕度范圍 |
0～40°C，相對濕度80%以下、不可結露 |
|
尺寸(W × H × D) |
271 × 259 × 500mm |
|
重量 |
18kg |
|
標準配件 |
白色校正板、目標罩(3×5mm)、目標罩(Φ8mm)、目標罩(Φ25.4mm)、零位校正盒、交流適配器、RS-232C線纜(2m、9針、適用于IBM個人電腦)、附件盒CM-66 |
|
另售配件 |
色彩數據軟件SpectraMagic NX、透射樣品架、玻璃比色槽(2mm、10mm、20mm)、塑料比色槽(2mm、10mm、20mm)、透射零位校正板、色板、RS-232C線纜(適用于IBM個人電腦 |
|
