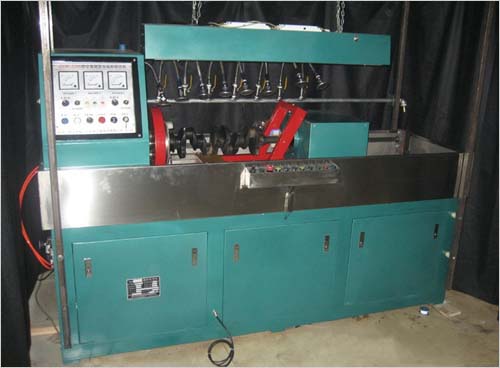

產品介紹
采用電流與磁場從工件中心通過的二次感應法對工件進行復合磁化，使磁力線旋轉。從而一次探傷可檢查工件表面和近表面因鍛壓、淬火、研磨、疲勞而引起的裂痕及夾渣等細微的缺陷。
周向磁化電流 ： AC 0-3000A（有效值）連續可調,帶斷電相位控制
縱向磁化磁勢 ： AC 0-18000AT（有效值）連續可調,帶斷電相位控制
磁化方式 ：周向、縱向、復合磁化三種
電極間距 ： 0-1200mm
夾緊行程 ： 50 mm；雙向
探傷節拍 ：班產量不少于 600件
退磁效果 ：退磁后工件上剩磁小于 160A/m（2GS）
紫外線強度 ：距工件 380mm處,照度大于或等1000uW/cm2 |
|
|
|
 |
|
采用電流與磁場從工件中心通過的二次感應法對工件進行復合磁化，使磁力線旋轉。從而一次探傷可檢查工件表面和近表面因鍛壓、淬火、研磨、疲勞而引起的裂痕及夾渣等細微的缺陷。并可對工件分別進行單路和復合磁化，磁化電流分別可調，具有噪音小、性能可靠的優點，并帶有斷電相位控制功能、同時PLC工作程序還可根椐探傷需要自行改變。
產品特點
該機為微機控制磁粉探傷設備，它以小型工業可編程序控制器（ PLC）為核心對系統的輸送、夾緊、觀察、噴灑磁懸液、磁化、松開等機械程序動作進行控制，能按規定程序完成除上料、觀察以外的探傷過程，既可自動操作，又可手動單步操作。無漏檢現象，操作人員的勞動強度小。
技術參數
周向磁化電流：AC 0-3000A（有效值）連續可調,帶斷電相位控制
縱向磁化磁勢：AC 0-18000AT（有效值）連續可調,帶斷電相位控制
磁化原理：通電線圈法
磁化方式：周向、縱向、復合磁化三種
電極間距：0-1200mm
夾緊行程：50 mm；雙向
夾緊方式：氣動夾緊，氣壓 0.4—0.6Mpa可調
探傷節拍：班產量不少于 600件
退磁方式：輸送式退磁機遠離式自動退磁
退磁效果：退磁后工件上剩磁小于 160A/m（2GS）
探傷靈敏度：按中華人民共和國機械行業標準 JB/T6065—92《磁粉探傷用標準試片》規定，工件表面 用 A型2號試片貼面，清晰顯示
紫外線強度：距工件 380mm處,照度大于或等1000uW/cm 2
電源： 三相四線， 380V±10%，50HZ，約120A
| |
 |
|
|
|
|
|
|
