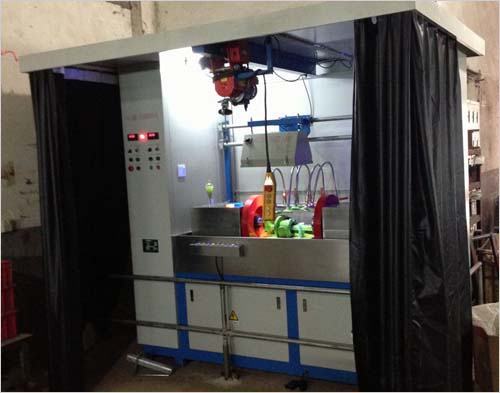

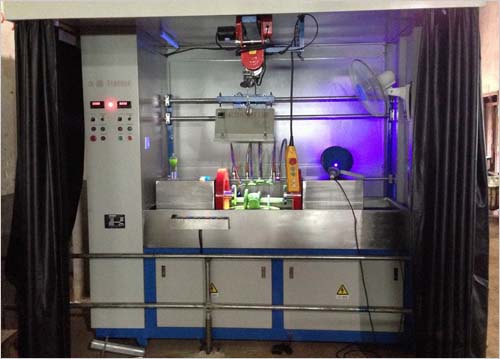

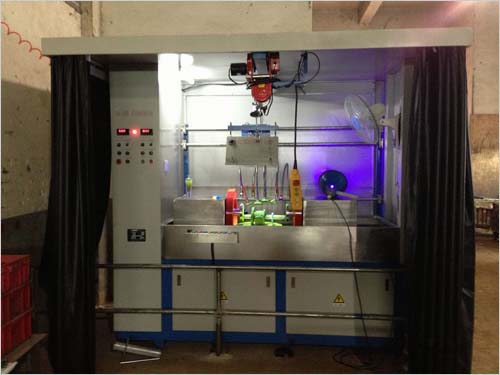

CDG-4000熒光磁粉探傷檢測機系機電半組合式半自動熒光磁粉探傷設備，由電源控制系統、夾持磁化裝置、熒光觀察檢查裝置、退磁裝置等幾大部分組成，適用于以濕式磁粉法檢測由鐵磁性材料制成的各類閥門件的表面及近表面因材料、鍛壓、鑄造、淬火、加工、疲勞等各種原因引起的裂紋和各種細微缺陷。

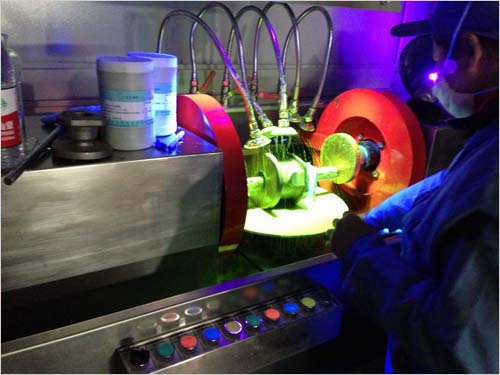

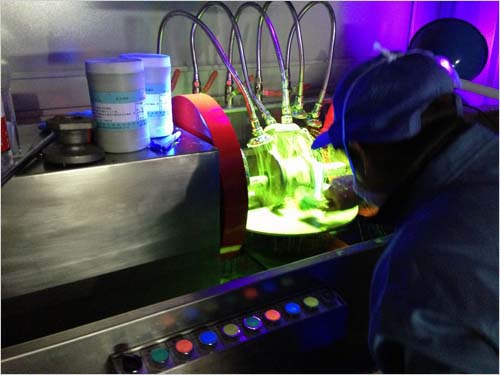

本設備采用手動、自動兩種運行方式，由可編程控制器（PLC）集中控制。手動時，可進行每個功能的單步獨立操作；自動時，設備自動執行PLC內部程序，上料到位后→電極夾緊工件（或穿棒法）→噴灑磁懸液→充磁→松開→觀察等一系列動作。交流磁化均帶斷電相位控制，具有較好的剩磁穩定度，既適用于連續法探傷檢查，又適用于剩磁法探傷檢測。復合磁化時可在工件表面形成旋轉磁場，一次性顯示磁跡，具有較高的工作效率。

技術參數

設備的具體技術指標：

周向磁化電流：AC 0-4000A有效值，連續可調，帶斷電相位控制

縱向磁化磁勢：AC 0-18000AT有效值，連續可調，帶斷電相位控制

電極間距：50～350mm

暫載率：≥30%

夾持方式：氣動夾緊

運行方式：手動/自動

探傷靈敏度：15/50A1型試片清晰顯示

剩磁量：≤0.3mT（240A/m）

探傷節拍：最長約30秒/件(探傷時間和工藝過程可根據需方實際需要，程序可調整)

電源：三相四線 380V±5% 50Hz 150A

外形總尺寸（約）: 2000mm(L)×1000mm(W)×2000mm(H)

壓縮空氣： 0.4～0.6Mpa

使用環境：溫度-5℃+40℃，相對濕度≤80%，無中高頻干擾、無腐蝕氣體、粉塵

總重量：約1800Kg
