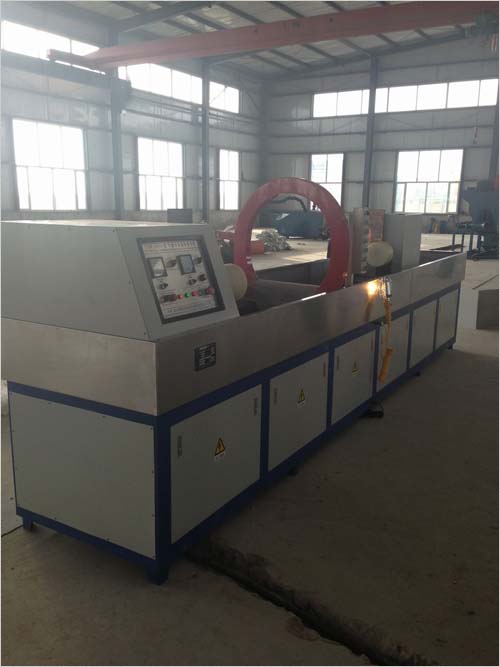

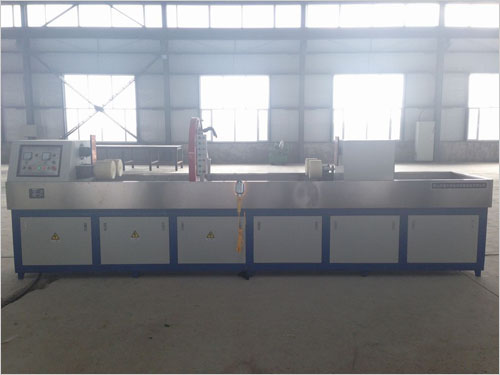

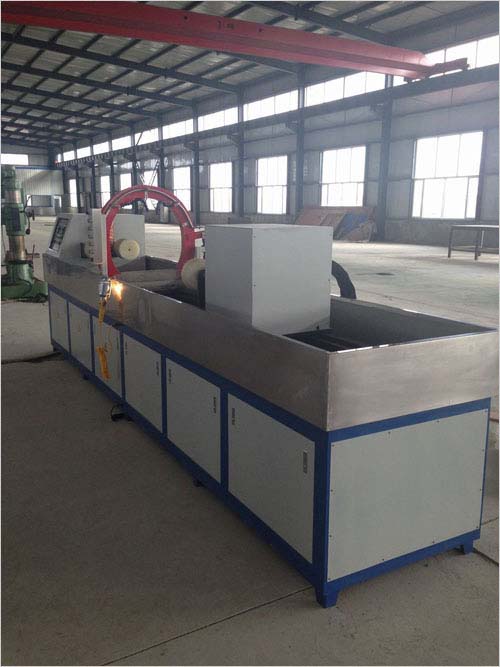

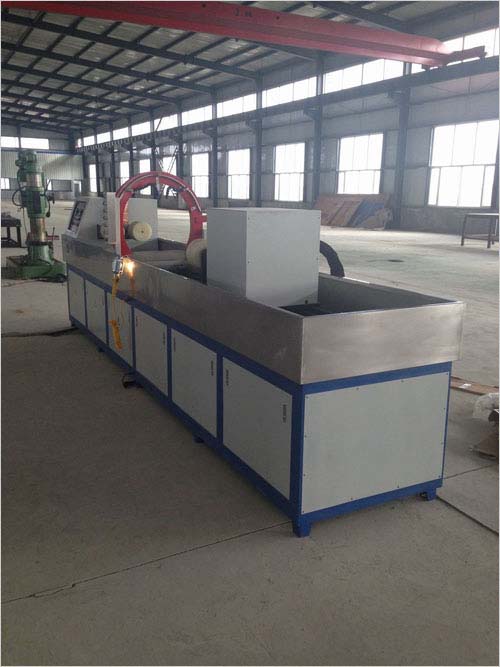

CJW-6000型氣瓶專用磁粉探傷機系機電組合型半自動熒光磁粉探傷設備，由電源控制系統、夾持磁化裝置、磁懸液系統熒光系統等幾大部分組成，適用于以濕式磁粉法檢測由鐵磁性材料制成的各種彈簧的表面及近表面因鑄造、鍛造、加工、疲勞等各種原因引起的裂紋和各種細微缺陷。

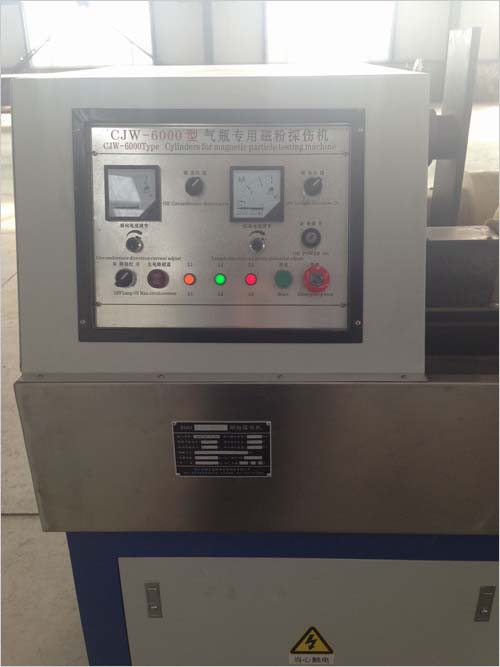

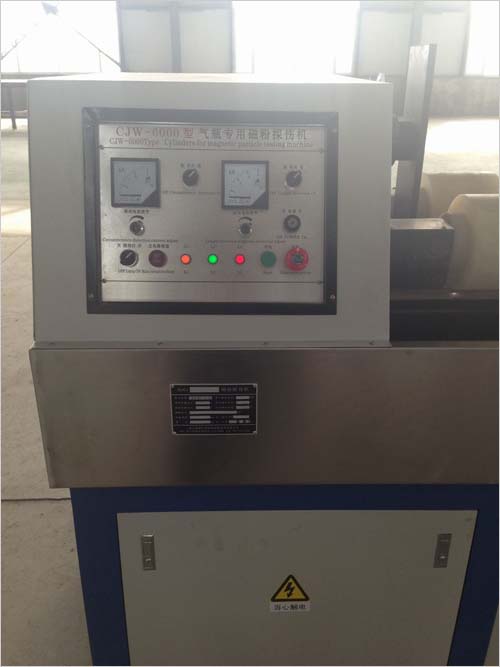

本設備采用手動、自動兩種運行方式，由可編程控制器（OMRON PLC）集中控制。手動時，可進行每個功能的單步獨立操作；自動時，設備自動執行PLC內部程序，工件上料到位后，按啟動按鈕，可實現工件轉動——噴淋——夾緊——磁化——電極松開等一系列動作。本機采用直接通電法線圈感應法探傷，具有良好的磁化效果。交流磁化均帶斷電相位控制，具有較好的剩磁穩定度，既適用于連續法探傷檢查，又適用于剩磁法探傷檢查。復合磁化在工件上形成旋轉磁場，一次性顯示磁跡，具有較高的工作效率。

技術參數

周向磁化電流：AC 0-6000A有效值，連續可調，帶斷電相位控制

縱向磁化磁勢：AC 0-24000AT有效值，連續可調，帶斷電相位控制

電極間距：200～3000mm可調

暫載率：≥25%

夾持方式：氣動夾緊

運行方式：手動/自動

探傷靈敏度：15/50A1型試片清晰顯示；實物裂紋試件的裂紋清晰可辨

探傷節拍：最長約25秒/件(探傷時間和工藝過程可根據需方實際需要，程序可調整)

電源：三相四線 380V±5% 50Hz 250A

外形總尺寸: 4800×1000×1650mm

壓縮空氣： 0.4～0.6MPa

使用環境：溫度-5℃+40℃，相對濕度≤80%，無腐蝕氣體、粉塵

總重量：約3600Kg
