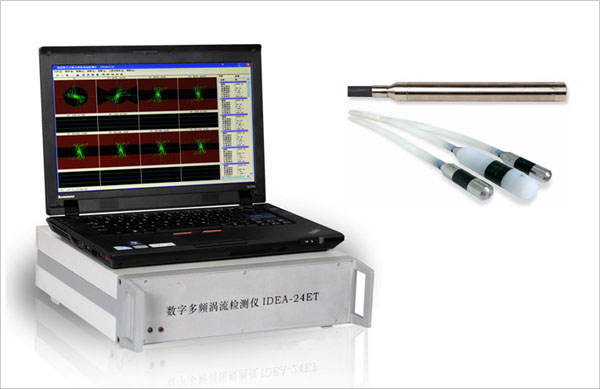

24ET 智能全數字式多頻渦流檢測儀是渦流無損檢測設備，它采用了先進的數字電子技術、多頻渦流技術及微處理機技術，能實時有效地檢測鐵磁性和非鐵磁性金屬管道的內、外壁缺陷。24ET 既是一套完整的渦流檢測系統，也可與常規的多頻、多通道的普通渦流檢測系統融為一體成為高性能、多用途、智能化的渦流檢測新型設備。

24ET 由于具備了四個相對獨立的測試通道，可同時獲得二個絕對、二個差動的渦流信號。儀器可通過軟開關切換成兩臺單頻渦流檢測儀，同時連接兩只探頭進檢測。具有50Hz至10MHz的可變頻率范圍，儀器對渦流檢測的弱信號具有較高的放大倍數與極強的抗干擾能力。在管道檢測中采用內通過式探頭，一次通過管道便可測出壁內、外表面的裂紋、凹坑、腐蝕、減薄及管壁材料的內部缺陷，并且其由計算機控制下的自動檢測、數字顯示、靈敏度高、性能穩定等優點。

24ET 特別適用于核能、電力、石化、航天、航空等部門在役銅、鈦、鋁、鋯等各種管道、金屬零部件的探傷和壁厚測量以及各種鐵磁性管道的探傷、分析和評價。例如：鍋爐管、熱交換器管束、地下管線和鑄鐵管道等的役前和在役檢測。

技術參數

頻率范圍：5 Hz～10 MHz

兩個獨立可選頻率

三個混頻單元（自動混頻）

實時記憶四蹤渦流信號

增益范圍：0～99dB 連續可調，以每檔  0.1dB 步進工作

相位旋轉：0～359°連續可調，精度1°。在相位設置過程中，屏幕即時顯示相位改變后的阻抗平面圖和渦流信號的幅度和相位值，方便直觀

可調探頭激勵，1至8級

快速數字／模擬電子平衡

四蹤阻抗平面圖及八個內部帶式曲線分析顯示、時基掃描顯示

具有記憶軌跡延遲消隱功能

菜單式人機對話（中、英文版本，中文繁／簡字體可選）

操作系統為Win98、WinMe、Win2000、WinNT 、WinXp

自動信號幅度及相位測量以及渦流信號慢速（可調）回放

數字濾波：低通：0hz~2000hz， 高通：0hz~2000h

具組態分析功能

可配接絕對、差動和自比較形式，包括穿過式、內插式、平面式、點式、 旋轉式等探頭

具備優良的非等幅相位／幅度報警域

多個硬件報警輸出口

實時報警輸出，延時報警輸出

可海量存儲各種檢測程序和檢測數據

Ｃ－掃描顯示

自動相位／缺陷深度曲線顯示

直角坐標系與極坐標系背景選擇

同屏顯示受檢在役管道斷面圖、受檢管子的行列號，以及渦流檢測信號

分級標志管道斷面圖，形成在役管道渦流檢測概貌圖

分級統計檢測結果（表格和直方圖顯示），便于檢測結果的累積分析

自動日歷、時間顯示

可選配數據分析系統

可同屏顯示管道系統斷面圖和渦流檢測信號
