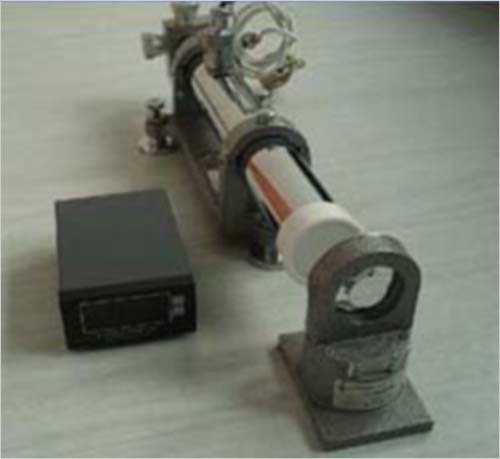

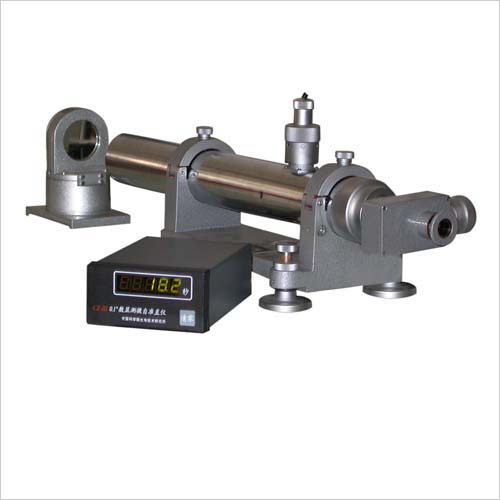

產品介紹
這款是數字顯示,精度到0.1秒
測角范圍：0-10′
最小分辨率：0.1″
示值誤差：10′范圍內≤2″,任意1′范圍內≤0.5″
準直物鏡：焦距：258mm,入瞳直徑：ф40mm
顯微物鏡：焦距：27.45mm,放大倍率：4倍
測微目鏡：視場：10mmX6mm
視度調節：±5屈光度
組合焦距：1031.324mm
最大測量距離：30m
視軸與鏡管機械軸平行度：＜20″
視軸與支架底面平行度：＜20″
圓水泡規格：8′ 置平精度：4′ |
|
|
|
 |
|
自準直儀采用光學自準直原理和二維測量結構，能對機床、儀器精密導軌和精密平板的運動直線度和平直度，同時做水平、垂直二維方向的角、線值精密測量，工作效率優于目前單向同類儀器，其結構緊湊，精度高、體積小、重量輕，適用于各級計量單位、研究所、大專院校實驗室、工廠計量室和車間加工現場。
產品特點
本儀器測量范圍大，精度高，使用方便，配以一定的附件后，能擴大使用范圍的特點。儀器主體與平面反射鏡聯合使用，可測量工件平直度，平板的平面度；與光學五棱鏡聯合使用，可測量垂直導軌的平直度和垂直度；與多面棱體聯合使用，可測量度盤的圓分度誤差。
技術參數
測角范圍：0-10′
最小分辨率：0.1″
示值誤差：10′范圍內≤2″,任意1′范圍內≤0.5″
準直物鏡：焦距：258mm,入瞳直徑：ф40mm
顯微物鏡：焦距：27.45mm,放大倍率：4倍
測微目鏡：視場：10mmX6mm；視度調節：±5屈光度
組合焦距：1031.324mm
最大測量距離：30m
視軸與鏡管機械軸平行度：＜20″
視軸與支架底面平行度：＜20″
圓水皰規格：8′ 置平精度：4′
照明燈電壓：6V;功率：2-5w
光柵數顯表規格：?jiǎn)巫鴺?biāo)20細分，配50線對/ mm光柵線位移傳感器
光柵數顯表電壓：220V
儀器外形尺寸：490X162X180mm
儀器重量：7.8kg
| |
 |
|
|
|
|
|
|
| 相關產品
|
| 1 |  | 型號:CANY-6:6米,小巧便攜
名稱:雙向精密自準直儀,平直儀 | 這款很小巧便攜,可以檢測6米.
測量距離：0-6m
測量范圍：角值±8’
分格值：角值1”/格
基面尺寸：100×65mm（大反光鏡底板）
主機外形及尺寸：290×60×170mm
主機重量：3.8KG
| | | 2 |  | 型號:CANY-10A:10米,精度1.5%,雙向
名稱:雙向精密自準直儀,平直儀 | 穩定的準直儀產品,10米的距離,廣受好評,用戶眾多.
測量距離：0-10m
測量范圍：角值±6''
測量精度：[1.5%](100")
分格值：角值1"/格
基面尺寸：100×75mm反射鏡底板
| | | 3 |  | 型號:CANY-20:20米,角值±5'
名稱:雙向精密自準直儀,平直儀 | 穩定的準直儀產品,20米的距離,廣受好評.
測量距離：0-20m
測量范圍：角值±5''
分格值：角值0.5"/格
基面尺寸：100×100/反射鏡底板；25 | | | 4 |  | 型號:CANY-30A:30米,角值±6'內±2”
名稱:雙向精密自準直儀,平直儀 | 穩定的準直儀產品,30米的距離,廣受好評.
測量距離：0-30m
角值測量范圍：±6''
角值測量精度：角值±6''內±2”
線值測量范圍：±360μm(200mm)
| | | 5 |  | 型號:CANY-50:50米,再長需要定制
名稱:雙向精密自準直儀,平直儀 | 這款的距離很大,可以達到50米,如果您需要再大到100米,需要根據要求定做.
測量距離：0 - 50m
測量范圍：角值±4’；線值±240μm（200mm）
測量精度：[1.5 | | | 6 |  | 型號:JCZ-II/JCZ-2:精度是0.1秒,雙向,數字顯示
名稱:雙向精密自準直儀,平直儀 | 這款是數字顯示,精度到0.1秒
測角范圍：0-10′
最小分辨率：0.1″
示值誤差：10′范圍內≤2″,任意1′范圍內≤0.5″
準直物鏡：焦距：258mm,入瞳直徑 | |
|
|
|
|
|
|
