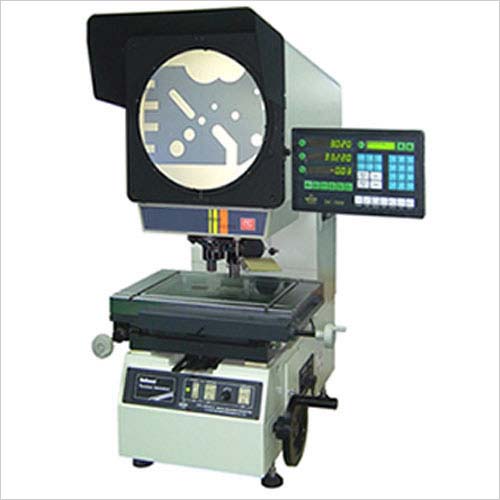

CPJ-3015CZ,3025CZ正像(X坐標:150-250mm,Y坐標:100-150mm) 臺式投影儀,工業投影儀(正像)
聯系方式
總機:021-65730171
傳真:021-65732715
產品分類信息
顯微鏡
光學儀器
分光光度計
放大鏡
衡器
測厚儀
測繪儀器
測量儀器
測量投影儀.輪廓儀
工具顯微鏡.萬能工具顯微鏡.萬工顯
硬度計
金相試樣機械
三坐標測量
超聲波清洗器
實驗設備
電化學儀器
水質分析
分析儀器
物理儀器
物性分析
環境檢測
生命科學
藥檢儀器
基礎儀表
電氣測量
電學儀器
通訊儀器
量具量儀
無損檢測
試驗機
食品儀器
石油儀器
地質儀器
公路儀器
顯微鏡內窺鏡
檢測儀器
教學儀器
眼鏡儀器
紡織儀器
氣體檢測
植物土壤儀器
涂裝儀器
建筑儀器
專業儀器
電動工具/手動工具
品牌專區
玻璃儀器
實驗儀器
試驗機.
電化學儀器.
電化學水質
色譜儀
滅菌設備
粉碎機
氣體檢測儀
元素測定
索取產品資料
點擊這里,免費索取產品資料
購買幫助
如何購買
聯系方式:
總機:
021-65730171

021-65729118
傳真:
021-65732715

測量儀器 >> 測量儀器 >> 影像儀.測量投影儀.輪廓儀
產品介紹
CZ系列和AZ比較,臺面的尺寸不同,放大倍數有4個選擇.
工作臺: 354*228 - 450*280mm
玻璃臺尺寸: 210*160 - 306*196
X坐標行程: 150 - 250
Y坐標行程: 100 - 150
Z坐標行程: 100
儀器測量精度(μm): 2.5+L/100(L為被測長度,單位:mm)
X、Y坐標數顯分辨力: 0.5μm
投影屏尺寸: Ф 312,使用范圍,Ф300(刻有米字線)
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力:1 ′,或0.01°
物鏡
放大倍數: 10X(選),20X(選),50X(選),100X(選)
物方線視場: Ф30,15,6,3
物方工作距離: 77.7 44.3 38.4 25.3
測量最大高度: 90
建議放置臺載重: ≥250kg, 尺寸(長*寬*高)  800*550*650(mm)
數據處理系統:可做多點采樣,坐標旋轉,點、線、距離,角度測量
電話咨詢熱線:
021-6573 0171多種規格參數,請撥打咨詢熱線
留言咨詢服務:(適用于午休和夜間、習慣留言咨詢的客戶)
聯系人
電話:
郵箱:
內容:

    CPJ系列測量投影儀是光、機、電一體化的精密高效測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像,測量簡易直觀,效率高。儀器光學質量優良,物鏡成清晰,放大倍率準確。在透射光照明下,輪廓測量誤差小于0.08%。測量投影儀廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。測量投影儀能高效檢測各種形狀復雜工件的輪廓尺寸和表面形狀,如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。

CPJ-3000CZ系列數字式測量投影儀整機品質優良,性能穩定。儀器配有腳踏開關和多功能數據處理表DC-3000,數據輸出和采樣十分方便,使測量更快捷,效率更高。儀器配有物鏡旋轉盤,可同時配備三個物鏡,在不同放大倍率工作時,只需旋轉轉盤即可,不需要在單獨更換物鏡,操作更加方便簡單,儀器調焦由投筒升降實現,行程大,穩定性好;工作臺不升降,增強了穩定性,測量范圍大,精度高。



技術參數

技術參數

儀器型號

CPJ-3015CZ

CPJ-3020CZ

CPJ-3025CZ

工作臺

金屬臺面尺寸

354*228mm

404*228mm

450*280mm

玻璃臺尺寸

210*160mm

260*160mm

306*196mm

X坐標行程

150mm

200mm

250mm

Y坐標行程

100mm

100mm

150mm

Z坐標行程

100mm

100mm

100mm

儀器測量精度

2.5μm+L/100(L為被測長度,單位:mm)

2.5+L/100(L為被測長度,單位:mm)

2.5+L/100(L為被測長度,單位:mm)

X、Y坐標數顯分辨力

0.5μm

0.5μm

0.5μm

外形尺寸

780*810*1120mm

780*810*1120mm

780*810*1120mm

儀器重量

100kg

100kg

100kg

投影屏

投影屏尺寸

Ф 312mm   使用范圍 > Ф300mm(刻有米字線)

投影旋轉范圍

0~360°

旋轉角度數顯分辨力

1 ′ 或0.01°

物鏡

放大倍數

10X()

20X()

50X()

100X()

物方線視場

Ф30mm

Ф15mm

Ф6mm

Ф3mm

物方工作距離

77.7mm

44.3mm

38.4mm

25.3mm

測量最大高度

80mm

80mm

80mm

80mm

儀器電源

100V/240V(AC)  50/60Hz

總功率

400W

建議放置臺

載重 ≥250kg      尺寸(**)  800*550*650(mm)

數據處理系統

DC-3000 多功能數據處理系統,全中文顯示可做多點采樣,坐標旋轉,點、線、距離,角度測量 RS-232數據輸出

儀器照明

透射與反射照明光源均為24V,150W鹵素燈

冷卻方式

強制風冷(三軸流風扇)

儀器選配件

微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細
