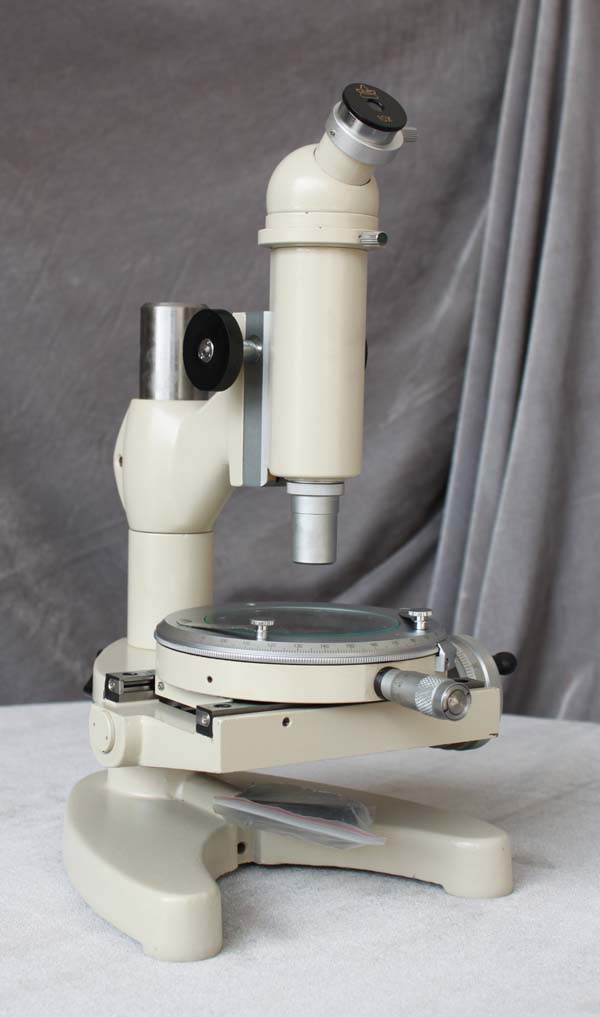

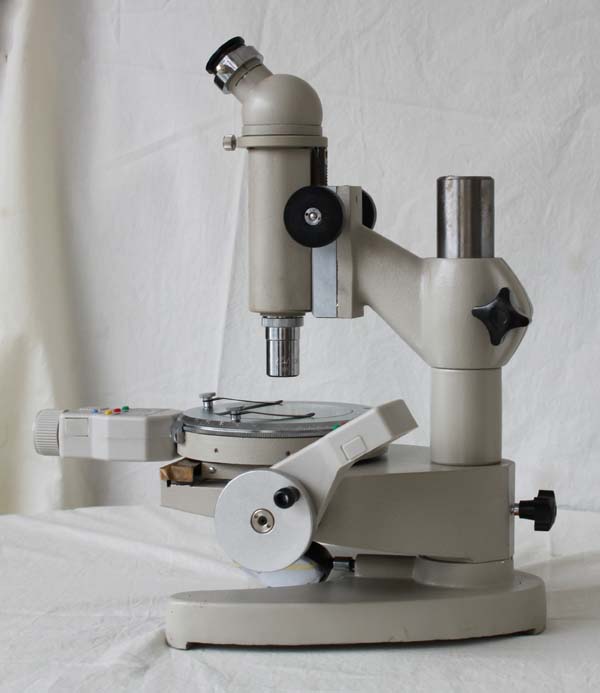

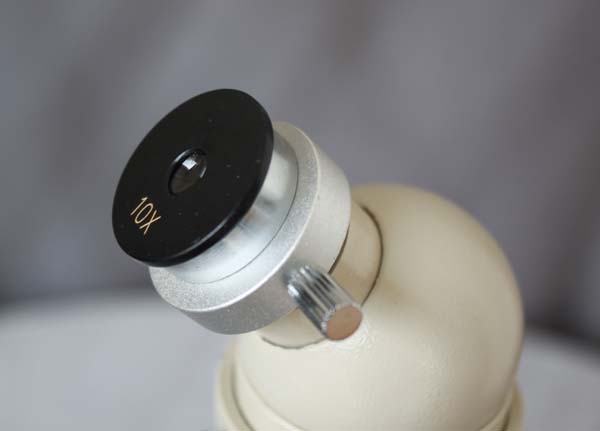

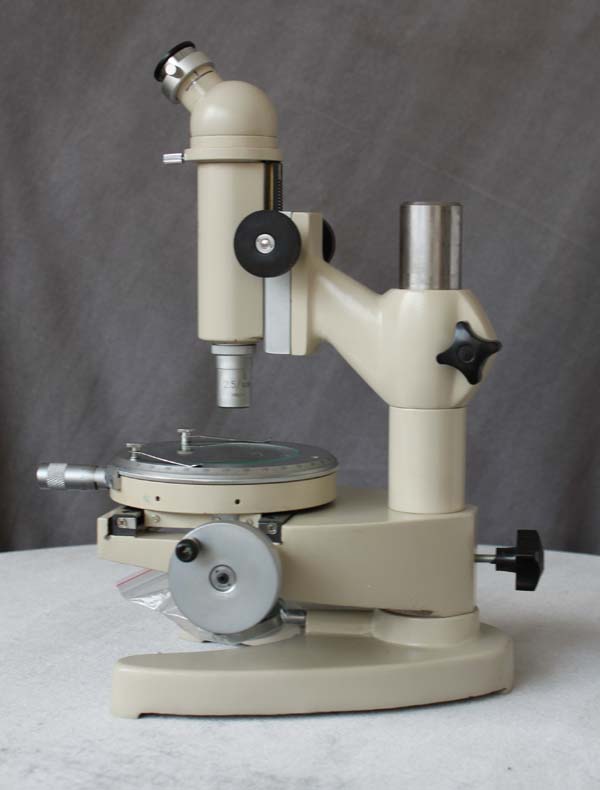

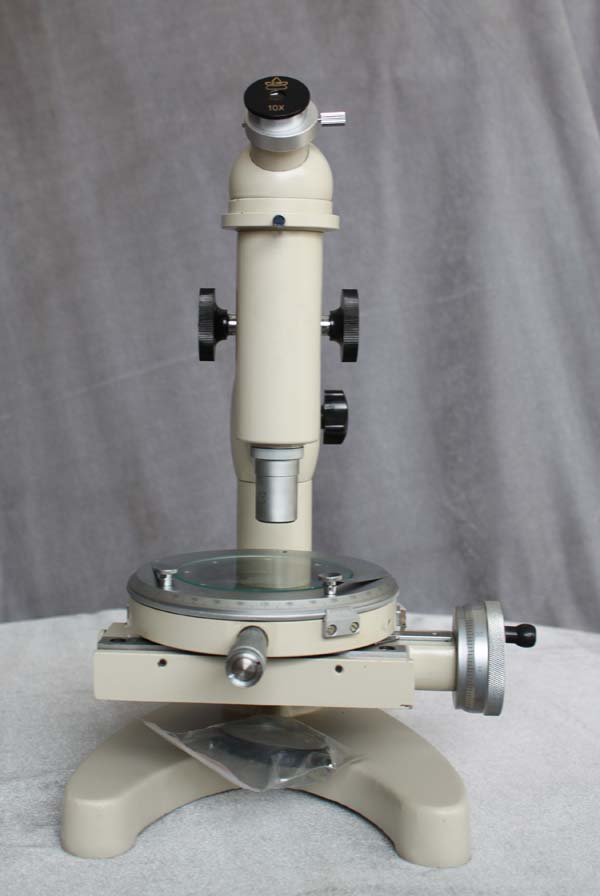

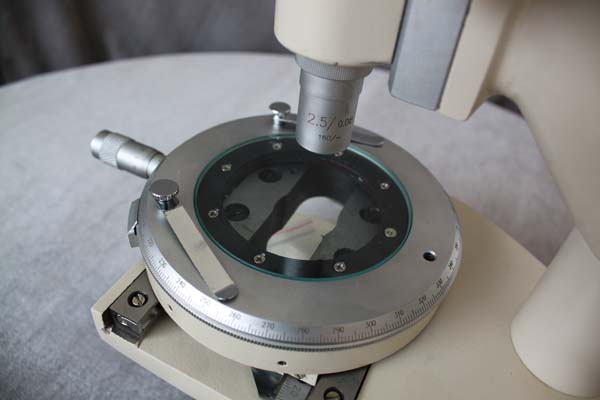

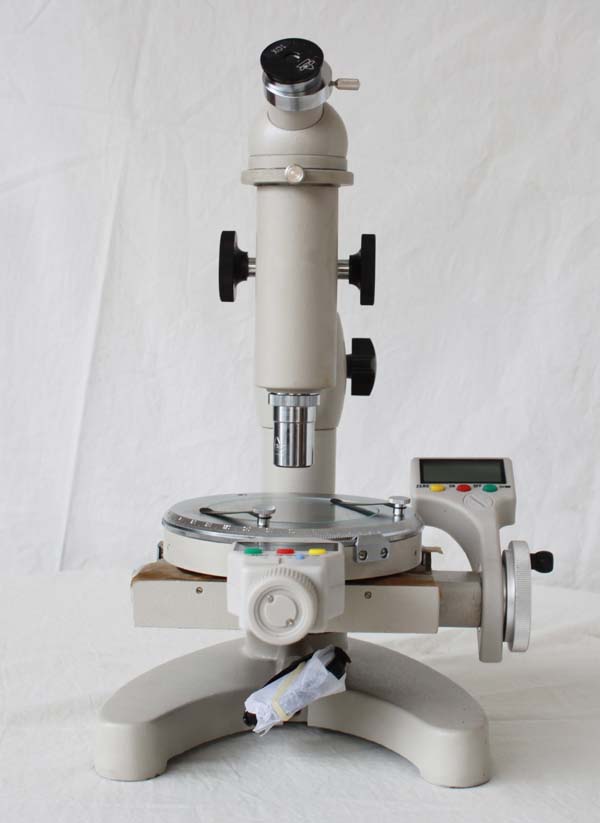

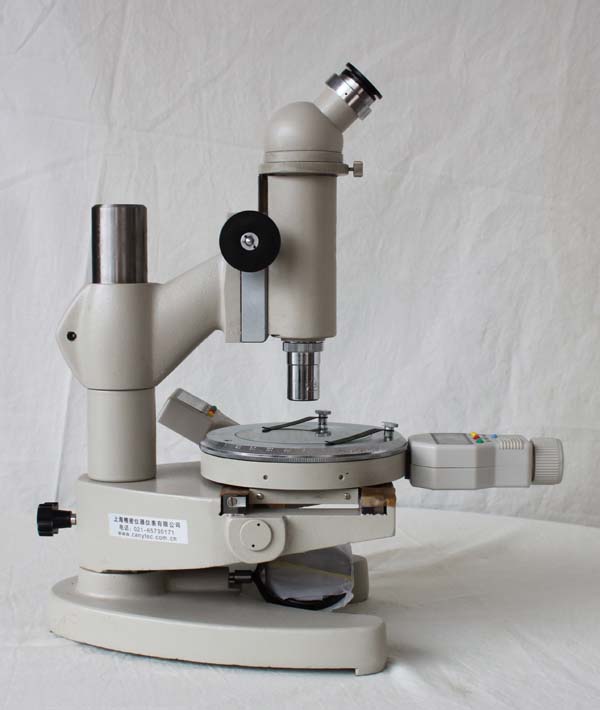

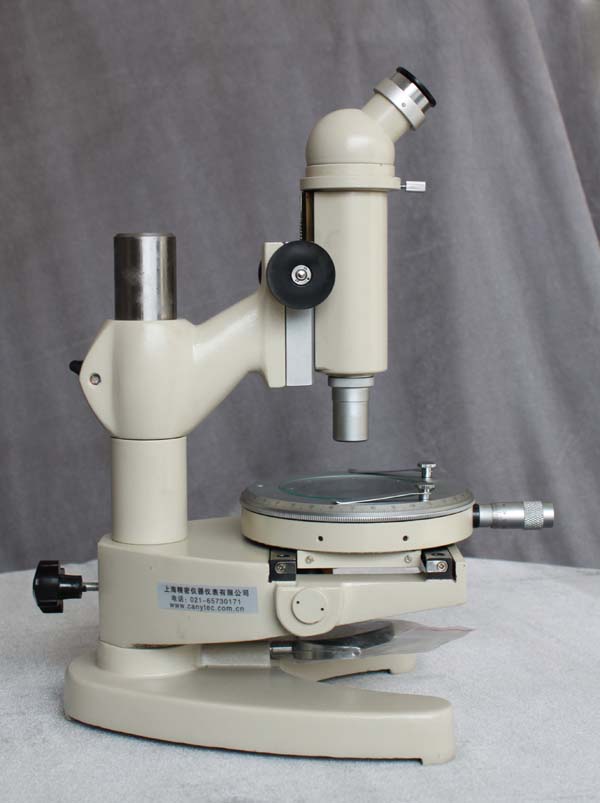

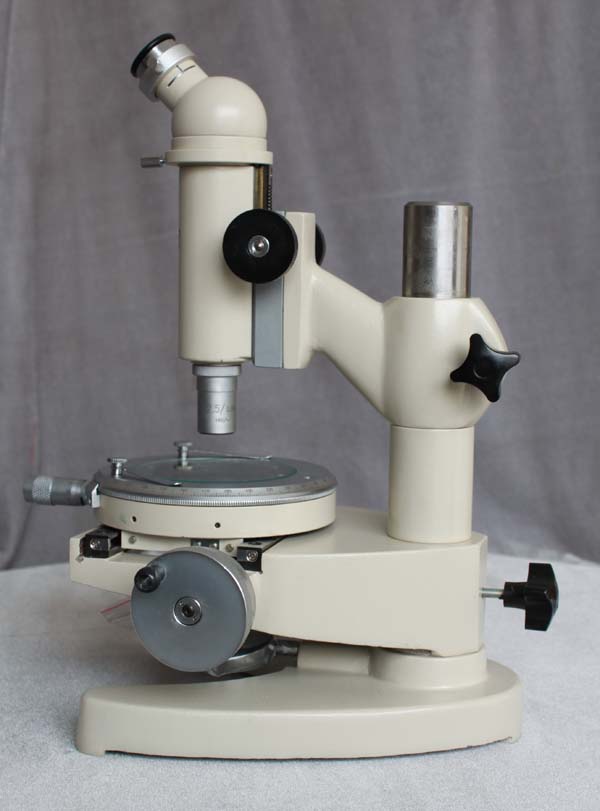

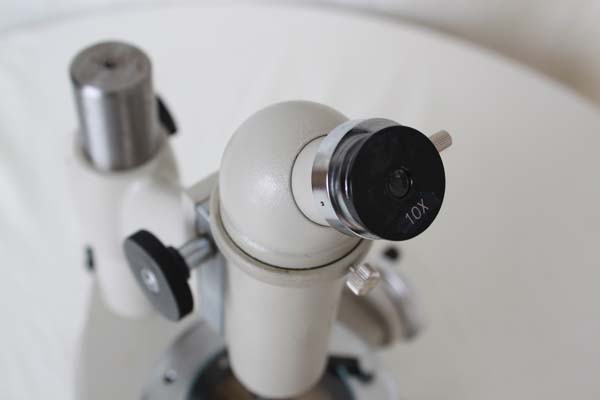

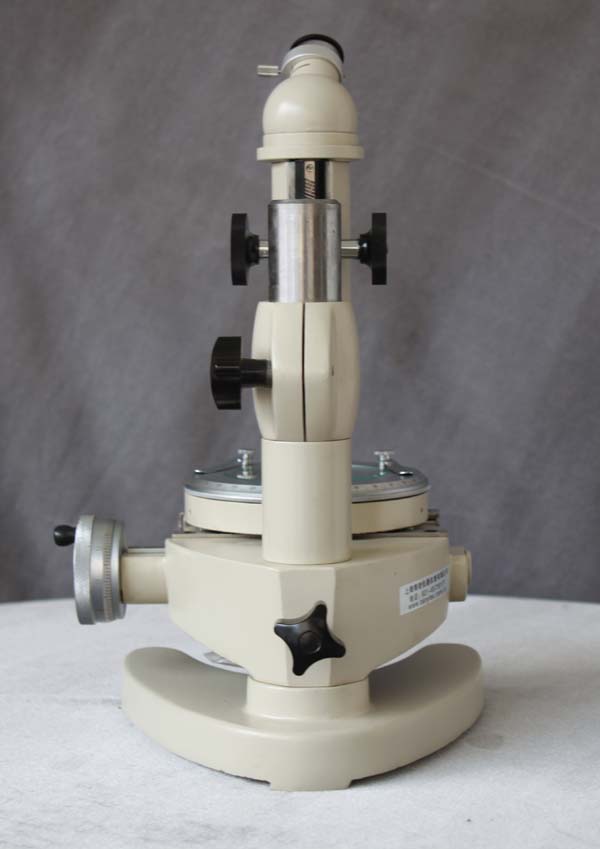

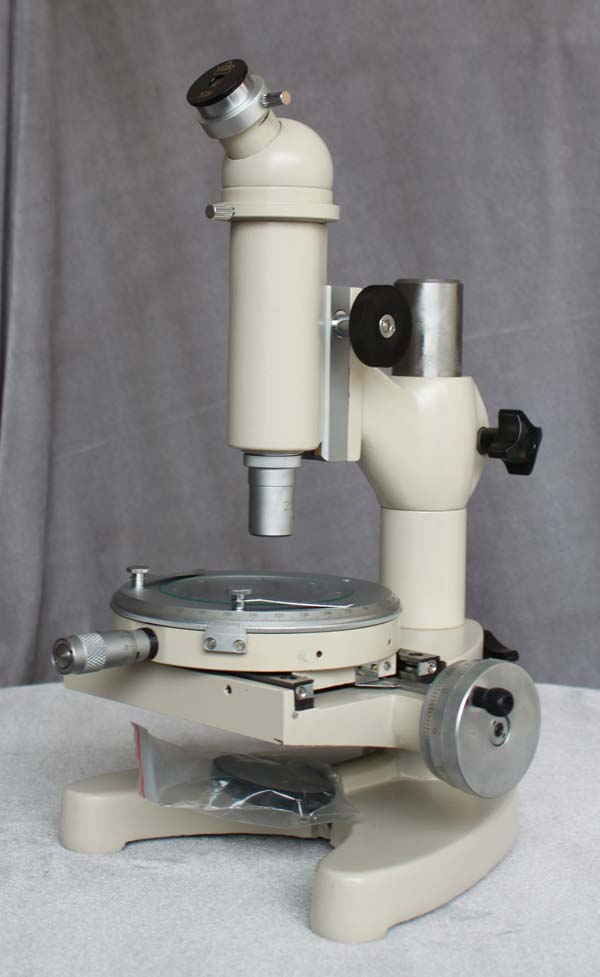

15J、15JE測量顯微鏡 用途： 結構簡單、操作方便和經久耐用的測量顯微鏡，適用范圍廣泛，主要用途如下： 1.坐標中測定長度，例如：孔距、基面距離、刻線寬度、鍵槽寬度、狹縫寬度、內、外圓直徑等。 2.轉動度盤測定角度，例如：樣板、量規鉆孔模板及幾何形狀復雜的零件進行外形和角度測量。 3.用作觀察顯微鏡，以比較法檢查工作表面光潔度、鑒定冶金工業的礦石標本、檢驗纖維及印刷、照相和電子行業的細微作業等。   技術參數 物鏡 放大倍率/數值孔徑 2.5×/0.08 10×/0.25 焦距 43.4mm 17.13mm 目鏡WBF (帶坐標線) 放大倍率 10× 焦距 25mm 工作距離 58.84mm 7.81mm 視場直徑 5.6mm 1.4mm 總放大倍率 25× 100× 測量工作臺 測量范圍X-Y：50x13mm  刻度盤分度0o-360o  分度值6′ 分辨率 15J 0.01mm （測微鼓讀數） 15JE 0.001mm （數顯讀數） 測量精度 儀器示值誤差±（5+L/15）μm  L－被測件長度mm （包括測量誤差和儀器系統誤差） 儀器尺寸 測量工作臺直徑120mm  玻璃工作臺直徑80mm  測量臺面到物鏡距離80mm 包裝規格 重量10Kg   體積325x262x220mm     15JA測量顯微鏡 15J型測量顯微鏡是光學計量?jī)x器之一種，它的結構簡單，操作方便，適用范圍極廣，主要用途如下： 1.直角座標中測定長度，例如測定孔距，基面距離，刻線距離，刻線寬度，鍵槽 寬度，狹縫寬度，通孔圓直徑等等。 2.轉動度盤測定角度，例如對刻度盤，樣板、量規，鉆孔模板及幾何形狀復雜的零件進行角度測量。 3.用作觀察顯微鏡，以比較檢查工作表面光潔度，鑒定冶金工業的礦石標本。檢定印刷照相制版，檢驗紡織纖維等。   技術參數 物鏡 放大倍數 2.5X 10X 焦距(毫米） 43.40 17.13 目鏡 放大倍數 10X 焦距(毫米） 25.00 顯微鏡放大倍數 25X 100X 工作距離（毫米） 58.84 7.81 視場直徑（毫米） 5.6 1.4 x軸移動測量范圍： 50毫米 y軸移動測量范圍： 13毫米 測微器分度值： 0.01毫米 測量臺轉動范圍： 不限 測量臺刻度盤分度范圍：　0° - 360° 測量臺刻度盤之分度值： 1° 測量臺刻度盤游標讀數示值： 6' 照明方式：反射光(自然光) 測量精度：儀器值誤差(5+L/15)微米 儀器示值誤差：包括測量誤差與儀器系統誤差。 注：測量地點溫度變化(20 ± 3）C；L—被測件長度（毫米） 儀器之主要尺寸： 測量臺與物鏡間之最大距離：80毫米 測量工作臺直徑： 120毫米 儀器外形尺寸：　 高325*長262*寬220毫米 儀器重量級： 約10.6公斤 顯微鏡的目鏡管同棱鏡成為一體繞垂軸旋轉，顯微鏡可由調焦手輪進行上下調焦       15JF測量顯微鏡

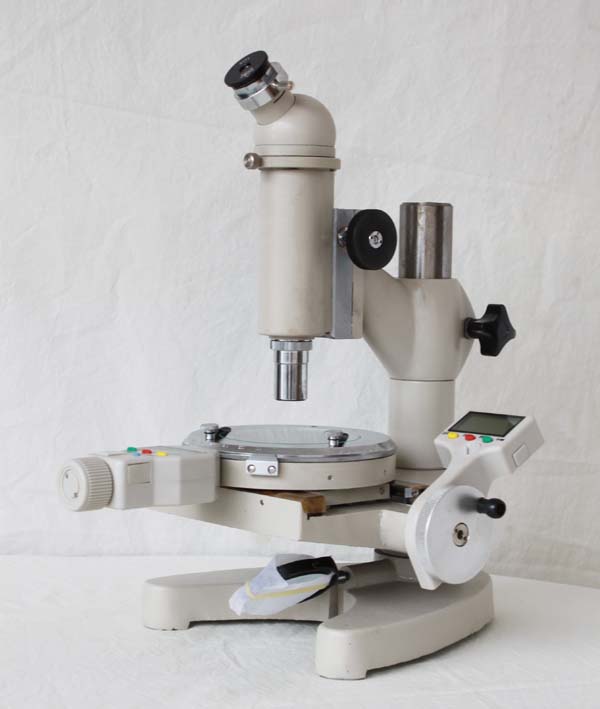

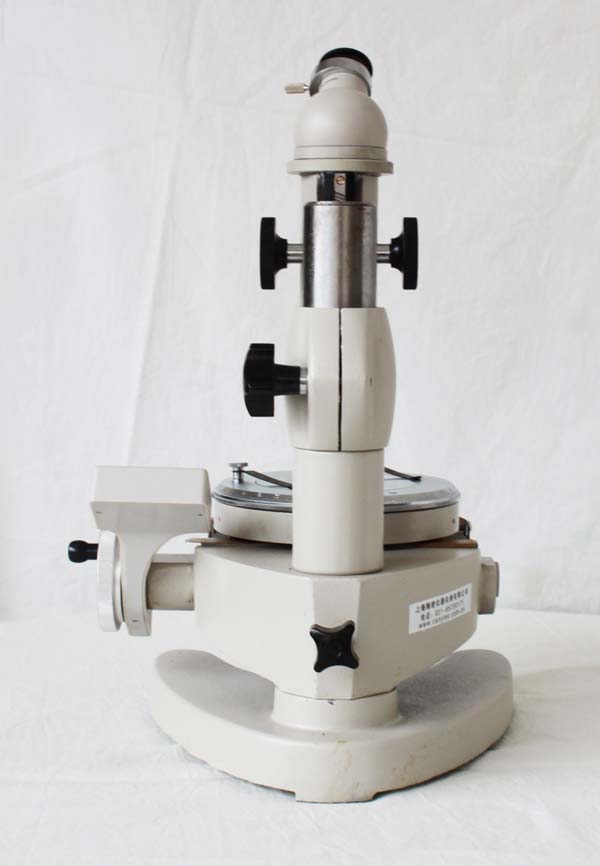

15JE
