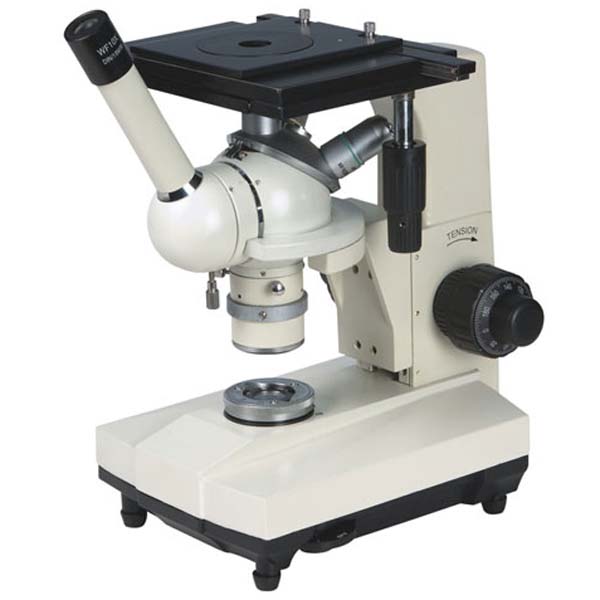

型號

4X1

4XB

觀察頭

45°單目頭

●

45°鉸鏈?zhǔn)诫p目頭(55mm-75mm)

●

目鏡

WF10×/18mm

●

半平場

放大倍數

10×

100×

●

消色差物鏡

數值孔徑

0.25

1.25

●

系統

干

油

●

工作距離

7.31mm

0.37mm

●

半平場

放大倍數

40×

●

消色差物鏡

數值孔徑

0.65

●

系統

干

●

工作距離

0.66mm

●

總放大倍數

100×-1250×

●

機械筒長

160mm

●

調焦

粗、微動同軸調焦機構 微動格值0.002mm調焦范圍30mm

●

工作平臺

175mm×135mm

●

光源

鹵素?zé)?SPAN lang=EN-US>6V/20W，AC 220V/110V

●

載物片

Φ100mm  Φ20mm  Φ42mm

●

可供附件

目鏡：WF12.5×

●

型號

4X1

4XB

觀察頭

45°單目頭

●

45°鉸鏈?zhǔn)诫p目頭(55mm-75mm)

●

目鏡

WF10×/18mm

●

半平場

放大倍數

10×

100×

●

消色差物鏡

數值孔徑

0.25

1.25

●

系統

干

油

●

工作距離

7.31mm

0.37mm

●

半平場

放大倍數

40×

●

消色差物鏡

數值孔徑

0.65

●

系統

干

●

工作距離

0.66mm

●

總放大倍數

100×-1250×

●

機械筒長

160mm

●

調焦

粗、微動同軸調焦機構 微動格值0.002mm調焦范圍30mm

●

工作平臺

175mm×135mm

●

光源

鹵素?zé)?SPAN lang=EN-US>6V/20W，AC 220V/110V

●

載物片

Φ100mm  Φ20mm  Φ42mm

●

可供附件

目鏡：WF12.5×

●

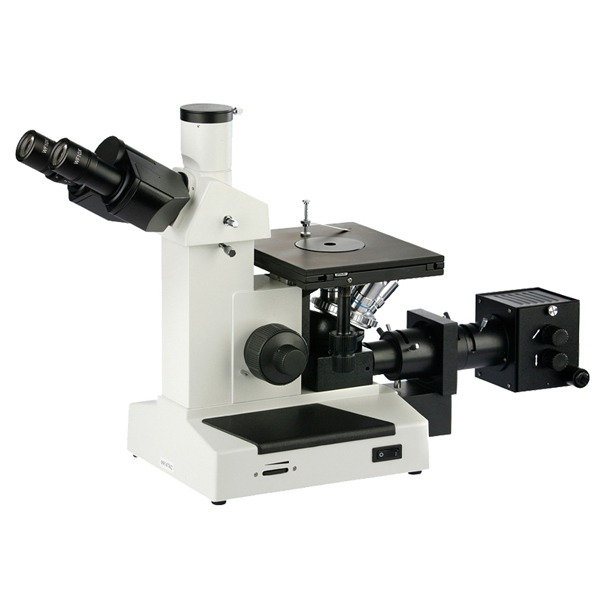

型號

4XC/A

4XC/B

目鏡

大視野  Wide field  WF10X(Φ18mm)

物鏡

長距平場消色差物鏡(無蓋玻片) PL 10X/0.25

消色差物鏡(無蓋玻片) 10X/0.25

長距平場消色差物鏡(無蓋玻片) PL L20X/0.40

消色差物鏡(無蓋玻片) 20X/0.40

長距平場消色差物鏡(無蓋玻片) PL L40X/0.60

半消色差物鏡(無蓋玻片) SP 40X/0.65

長距平場消色差物鏡(無蓋玻片) PL 100X/1.25  (彈簧,油)

消色差物鏡(無蓋玻片) 100X/1.25  (彈簧,油)

目鏡筒

三目鏡,傾斜30?

濾色片

磨砂玻璃

藍濾色片

綠濾色片

黃濾色片

調焦機構

粗微動同軸調焦, 微動格值:2μm,粗動松緊可調,帶鎖緊和限位裝置

轉換器

四孔(滾珠內定位)

載物臺

雙層機械移動式(尺寸:180mmX150mm,移動范圍:15mmX15mm)

照明系統

6V 20W 鹵素?zé)?SPAN lang=EN-US>,亮度可調

觀察系統

鉸鏈?zhǔn)接^察筒：雙目觀察筒，單視度可調，鏡筒30°傾斜，舒適美觀。三目觀察筒，可連接攝影、攝像裝置。目鏡：WF1OX大視野平場目鏡，視場范圍Φ18mm，捉供了覺闊平坦的觀察空間。

機械載物臺

機械移動載物平臺，內置可旋轉圓形載物臺板，在逃行偏光觀察時可旋轉圓形載物臺板，以滿足偏光鏡檢的要求。

照明系統

采用柯拉照明方式，孔徑光欄與樅場光欄可通過撥盤進行孔徑大小調整，調節順暢舒適。選配的起偏器可90度調調整偏振值，以觀察不同偏振狀態下的顯微圖像。

功能擴展

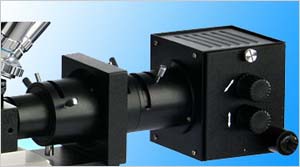

通過配置攝像觀察附件(CCD接頭、數碼相機接頭、數碼單反相機接頭等)可實現高清晰的數碼攝錄和攝像觀察。

目鏡

大視野 WF10X(視場數Φ22mm)

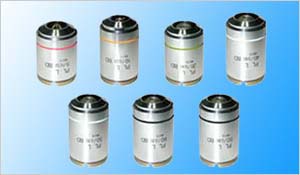

無限遠平場消色差物鏡

4XD

（配明場物鏡）

PL L10X/0.25 工作距離：20.2 mm

PL L20X/0.40 工作距離：8.80 mm

PL L50X/0.70 工作距離：3.68 mm

PL L100X/0.85（干式） 工作距離：0.40 mm

4XDBD

（配明/暗場物鏡）

PL L5X/0.12 BD 工作距離：9.70 mm

PL L10X/0.25 BD 工作距離：9.30 mm

PL L20X/0.40 BD 工作距離：7.23mm

PL L50X/0.70 BD 工作距離：2.50 mm

目鏡筒

45?傾斜,瞳距調節范圍53~75mm.

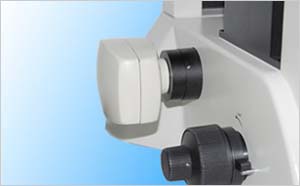

調焦機構

粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm.

轉換器

五孔(內向式滾珠內定位)

載物臺

機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm.

圓形可旋轉載物臺板尺寸：最大外徑Ф130mm，最小通光口徑小于Ф12mm.

照明系統

4XD

6V30W鹵素?zé)?，亮度可調6V30W

4XDBD

12V50W鹵素?zé)?，亮度可調12V50W

內置視場光闌、孔徑光闌與拉板式起偏器

配磨砂玻璃，黃、綠、藍濾色片

目鏡

分劃目鏡10X（Φ22mm）

物鏡

4XD

5X、40X、60X、80X、100X（油Oil)  明場物鏡

4XDBD

40X、60X、80X、100X明/暗場物鏡

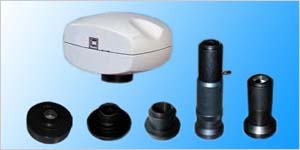

CCD接頭

0.5X、1X

攝像儀

USB輸出：130/300/500/1000萬像素

VIDEO輸出：380/520 電視線

數碼相機接頭

CANON(EF) NIKON( F)

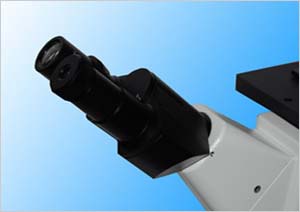

觀察系統

鉸鏈?zhǔn)诫p目觀察筒，45°傾斜，操作時不需要長時間低頭或平視觀察，使操作者的頸與肩部得到有效釋放。平場廣角目鏡視場數可達Φ22mm，使目鏡觀察更為廣闊、舒適，可適配橡膠眼罩。

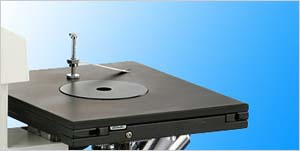

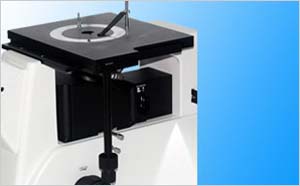

機械載物臺

機械移動載物平臺，內置可旋轉圓形載物臺板，板中設置的異形觀察窗口適合于不同規格試樣的顯微觀察，在進行偏光觀察時可旋轉圓形載物臺板，以滿足偏光鏡檢的要求。

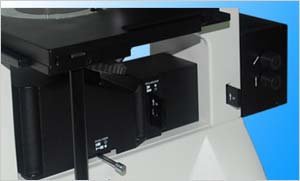

照明系統

采用柯拉照明方式，孔徑光欄與樅場光欄可通過撥盤進行孔徑大小調整，調節順暢舒適。選配的起偏器可360度調調整偏振值，以觀察不同偏振狀態下的顯微圖像。

暗場觀察

配置高品質的明暗枧場物鏡與暗枧場照明裝置，對照明系統的有害光線進行有效消除，使暗視場的成像效果得到了明顯提高。（4XDBD適配）

功能擴展

通過配置攝像觀察附件(CCD接頭、數碼相機接頭、數碼單反相機接頭等)可實現高清晰的數碼攝錄和攝像觀察。
