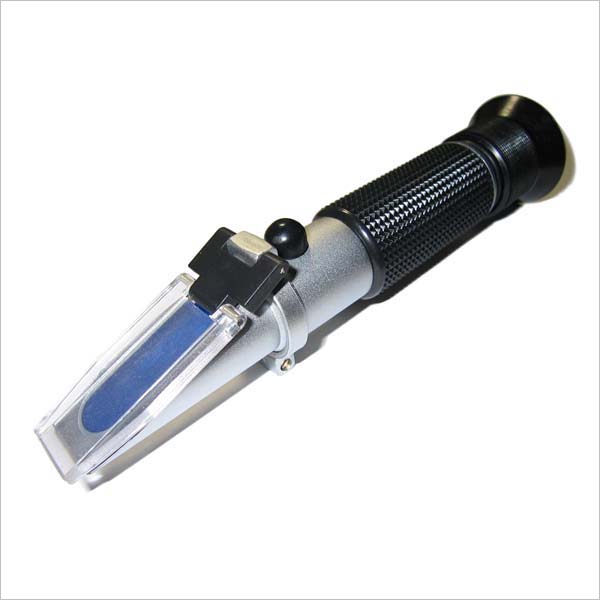

手持折光儀是一種用于測量液體濃度的精密光學儀器。具有操作簡單、攜帶方便、使用便捷、測量液少、準確迅速等特點。是機械加工、礦山石乳液測量的常用儀器。

主要用于測定機械加工的切削液及乳化液含量。

技術參數

1)光學系統放大倍率3倍。

2)主要類型的測量范圍及最小刻度：

測量范圍：M-10 0～15％；MDT  0～15％

精度：0.5％

外形尺寸：4×4×20(cm)

重量：230g

測量規程

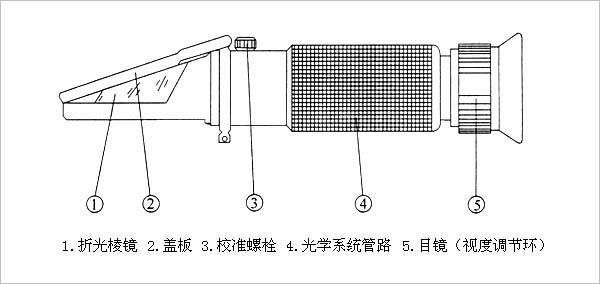

1）將折光棱鏡①對準光亮方向，調節目鏡視度環⑤，直到標線清晰為止。（注：因?yàn)樵搩x器是對溫度比較敏感在使用過程中手指不要接觸前端金屬部位。）

2）調整基準：測定前首先使標準液（純凈水）、儀器及待測液體基于同一溫度。掀開蓋板②,然后取1～2滴標準液滴于折光棱鏡上, 并用手輕輕按壓蓋板②得出一條明暗分界線。旋轉校準螺栓③使目鏡視場中的明暗分界線與基準線重合(0%)。

3）掀開蓋板②,用柔軟絨布擦凈棱鏡表面,取1～2滴被測溶液滴于折光棱鏡上,蓋上蓋板②輕輕按壓，讀取明暗分界線的相對刻度,即為被測液體的含量。

4）測量完畢后，直接用潮濕絨布擦去棱鏡表面及蓋板上的附著物，待干燥后，妥善保存起來。

注意事項及維護

1）使用完畢后，嚴禁用自來水直接沖洗，避免光學系統管路進水。

2）在使用與保養中應輕拿輕放，精心保養，光學零件表面不應碰傷劃傷。

3）本儀器應在干燥、無塵、無腐蝕性氣體的環境中保存，以免光學零件表面發霉。

4）與被測物接觸的棱鏡屬易耗品，不能修復，請予以理解。

5）用戶必須遵守上述使用方法，如造成損壞不在保修范圍內，不予以保修。
