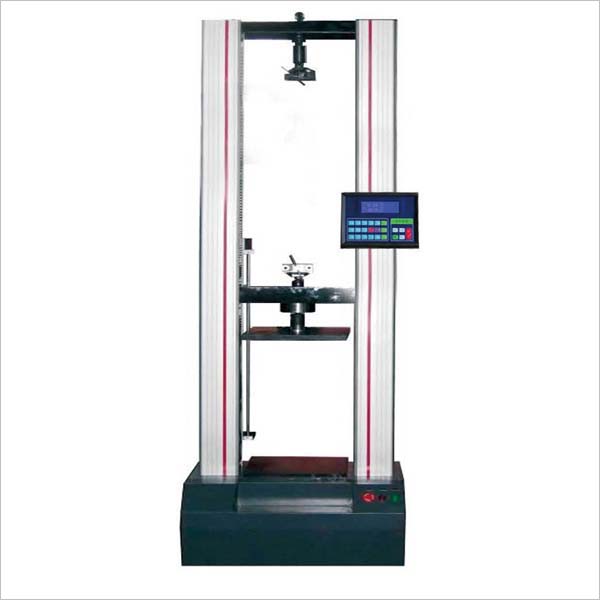

WHS-100型電子環剛度試驗機是電子技術與機械傳動相結合的新型材料試驗機，它具有寬廣準確的加載速度和測力范圍，對載荷、變形、位移的測量和控制有較高的精度和靈敏度，還可以進行等速加載、等速位移的自動控制試驗。

主要功能

該系列機型主要適用于各種管環剛度測試試驗，滿足一系列相關試驗標準?？杉优潆娮尤f能試驗機夾具，實現電子萬能試驗機相關功能。

滿足標準

試驗機標準：電子萬能試驗機GB/T16491-1996；

滿足的試驗方法標準：

GB/T9647-2003《熱塑性塑料管材環剛度的測

GB/T19472.1-2004《埋地用聚乙?。?/SPAN>PE）結構壁管道系統第1部分：聚乙稀雙壁波紋管材》

GB/T19472.2-2004《埋地用聚乙?。?/SPAN>PE）結構壁管道系統第2部分：聚乙稀雙壁波紋管材》

GB/T16800-1997《排水用芯層發泡硬聚氯乙烯（PVC-U）管材》

GB/T18477-2001《埋地排水用硬聚氯乙烯（PVC-U）雙壁波紋管材》

GB/T21238-2008《玻璃纖維增強塑料夾砂管》

GB/T165-2002《高密度聚乙烯纏繞壁結構管材》

GB/T838-1998《玻璃纖維纏繞增強熱固性樹脂夾砂壓力管》

GB/T16491、GB/T5836等標準的規定

應用行業

計量質檢；橡膠塑料；冶金鋼鐵；機械制造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫療器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

技術參數

最大試驗力：100kN

測量范圍：最大試驗力的2%—100%

試驗機精度級別：1級

試驗力準確度：優于示值的±1%

位移測量：分辨率為0.01mm

變形準確度：優于±1%

調速范圍：1-200mm/min

試驗有效空間：0-3000mm

壓縮空間：0-3000mm

壓盤尺寸：根據管徑的尺寸定做

主機形式：門式框架結構

重量：約500Kg

主要功能及特點：

1、調速系統采用伺服電機和減速機，性能穩定可靠，具有過流、過壓、

過載等保護裝置。

2、傳動部分采用圓弧同步齒形帶，精密滾珠絲杠副傳動，傳動平穩，噪音低，傳動效率高。

3、萬向節采用十字插銷結構，而且具有擺角限制功能，一方面便于試樣夾持，保證試驗同心度，另一方面很好的消除了不規則試樣對傳感器的影響。

4、觸摸鍵操作方式，液晶顯示器實時顯示，克服了老式數碼管顯示容易發生故障的難題，并且美觀大方、方便快捷。
