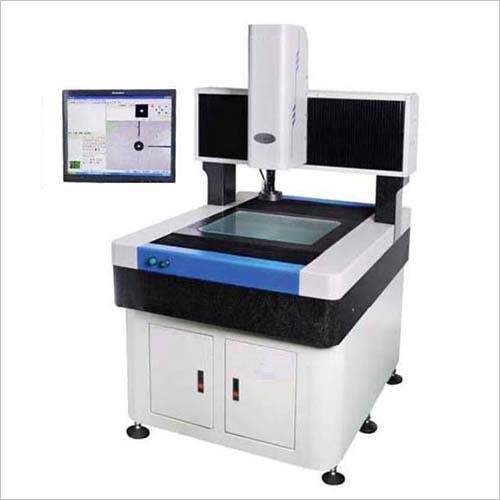

JMCNC4030H 型全自動光學影像測量儀是上海精密公司積累多年測量儀器研發經驗,推出的小行程全自動光學影像測量儀。機構采用專業傳動模組、模塊化設計；鏡頭采用自動變焦影像模組；軟件方面采用人性化設計，使得新款CNC 光學影像測量儀比傳統CNC 更穩定、更方便、更專業。CNC 全自動光學影像測量儀采用高精度00 級的花崗石結構作為機身的支架，配合高精度工作臺，確保機架穩定可靠，測量精度高，三軸均采用高性能的伺服馬達系統，運行控制均由專用的高速32 位控制器進行，確保高可靠性的高速測量。

技術參數

有效測量行程(X,Y) ：400mm×300 mm

Z 軸調焦升降測量范圍：≤200mm

光學尺分辨率：0.5um

X、Y 軸坐標示值誤差：U≤(3+L/200)μm

金屬臺面尺寸：600mm*500mm

玻璃臺尺寸：430mm×330mm

承載重量：25 kg

影像系統： 日本 SONY/日本TEO彩色分辨率工業攝像機 CCD，　

物鏡：美國 NAVITAR 鏡頭可連續變，光學倍率 0.7×-4.5×

視頻總倍率：約30X～190X

工作距離：95mm

光柵尺：高精度精密光柵尺,分辨率 0.0005mm

照明系統：程控可調 LED 表面光和底光

傳動方式：X、Y、Z 軸均采用馬達驅動滾珠絲桿傳動的型式

操作方式： 三軸高性能伺服電機，雙重閉環控制系統，三軸運動速度最高可達： 1500mm/min 三軸定位精度： 0.001mm

主機外形尺約：900*1200*1650 mm

機臺底座：高精度花崗巖精度 00 級

儀器總重：約 800kg

測量測軟件：全自動測量軟件

數據輸出：測量數據 Word、Excel

物件放大攝像圖形(bmp、jpg)、二維圖形 AutoCAD(dxf)

簡單 SPC 分析，數據 Word(doc 格式)、Excel(xls 格式)

電源：AC 220±5V、50Hz 使用環境：溫濕度 20±3 ℃， 35%-65%

產品用途

軟件功能：

·坐標轉換 ·絕對/相對/工作坐標轉換 ·公/英制轉換 ·度/度分秒轉換

·點/點群 ·兩點/多點求線  ·三點/多點求圓及弧 ·兩點間的距離

·兩線間的平均距離 ·點線間的距離 ·兩圓心距離 ·圓線距離 ·兩線間的夾角及交點等

特殊功能

·軟件控制光源，表面光與透射光冷光源，壽命長，亮度可調；。

·量測工件無需調節擺正，軟件提供坐標平移、旋轉、擺正。

·直接在影像及幾何區標注/移動尺寸。直線修剪、延伸、倒角功能。。

·幾何區點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。

·調節CCD 參數設定，提高自適應力；去除毛邊功能，以正確取得量測

數據。

·利用影像工具快速抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。

·量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。

·測量數據化輸出，轉成WORD 、EXCEL 格式；

·SPC 功能，直接輸出管制圖、制程能力指數，轉成WORD、EXCEL

·機械圖形直接輸出.dxf 格式，實現2D 抄數功能 ，與AutoCAD、Pro/e 等其

它軟件無縫結合；。

·可轉入.DXF 格式文件，與工件實物或測量圖形進行比對。
