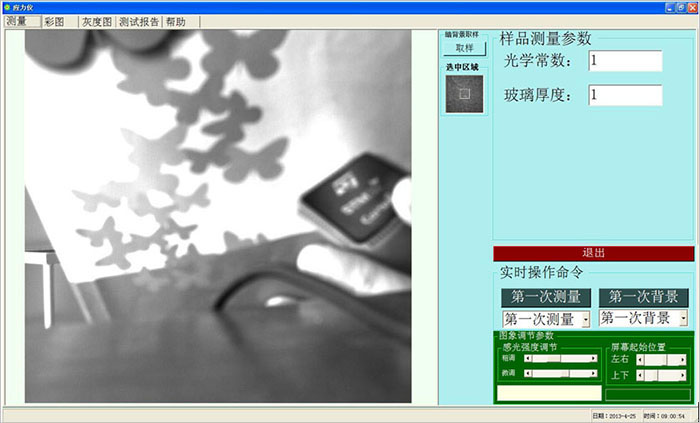

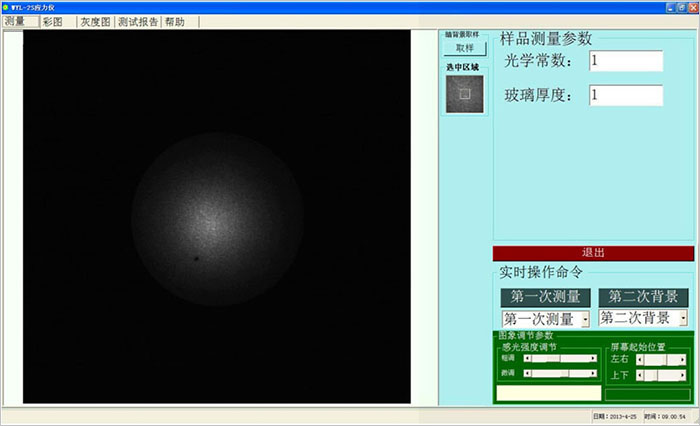

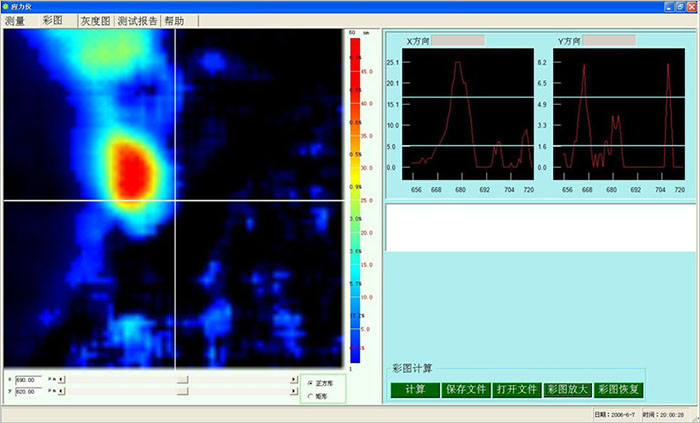

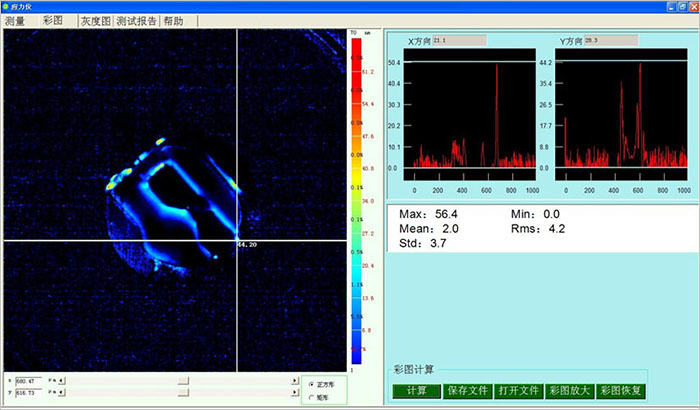

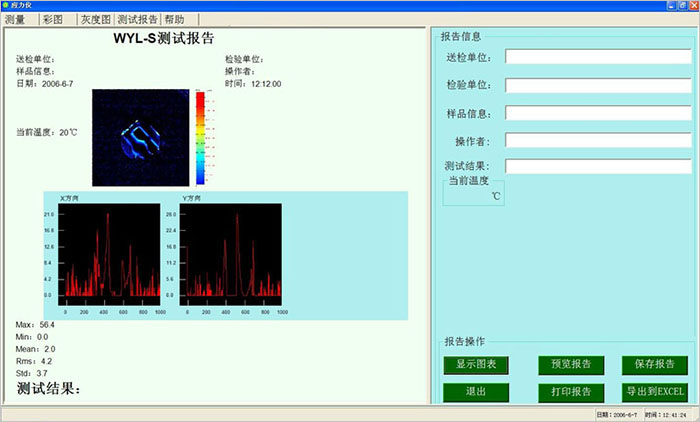

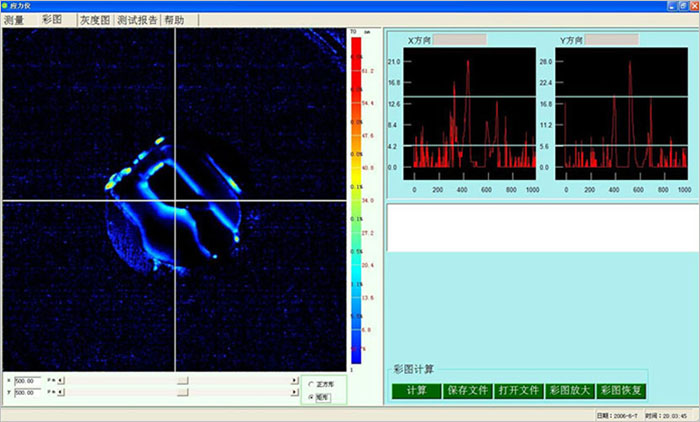

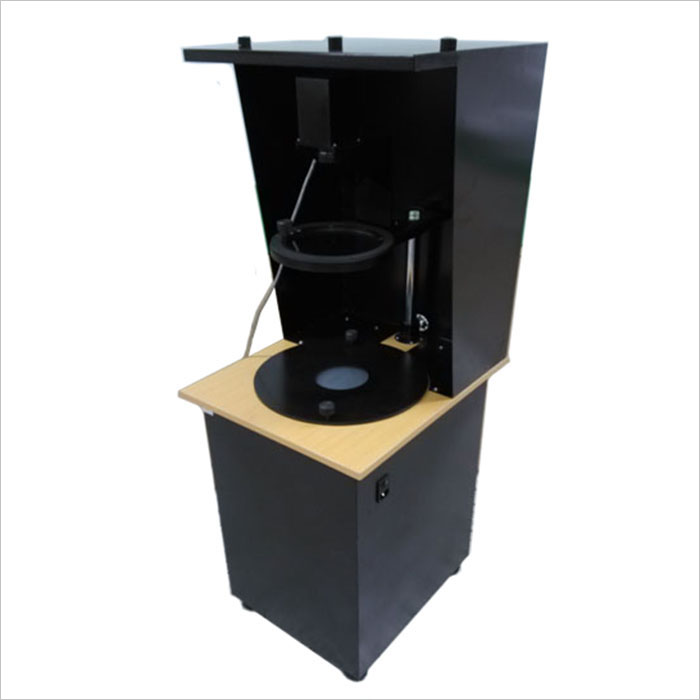

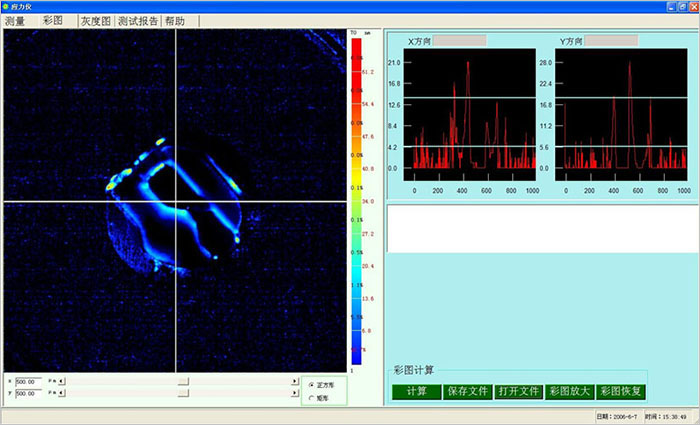

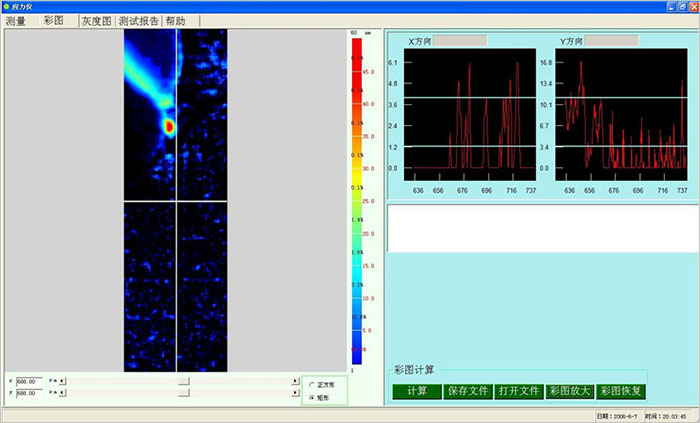

WYL-S.應力儀:數顯讀數,連接電腦出圖像. WYL-S數字圖像應力儀是用來測定透明物體由于內應力而產生的雙折射大小的儀器。它根據光彈性原理，采用CCD攝像頭和圖像處理技術來實現物體內應力的測量。本儀器具有易用的操作界面、應力分析計算、應力分布圖像顯示功能，一次可測量較大物體面積內的應力，測量操作簡單方便，非常適用于工業應用。 這種應力（雙折射）的來源，是由于不均勻的冷卻或外界機械作用等原因引起的，它直接影響光學玻璃、玻璃制品、透明塑料制品的質量。因此，應力控制是光學玻璃、玻璃制品、透明塑料制品等生產工藝中極其重要的一個環節。本應力儀可通過觀察應力來定性或定量來鑒定制品（被測件）質量，被廣泛應用于光學玻璃、玻璃制品、透明塑料制品工業作快速、大量的檢驗，解決了實際上無法通過數學運算的復雜問題。   技術指標 應力測量范圍：0～158nm 分辨率：0.1nm 光源：632.8nm的大功率LED燈 電源：AC220V±22V;50Hz±1Hz 質量(凈重) ：28kg  外形尺寸(L×b×h)：390mm×482mm×1300mm   儀器結構 應力儀外形圖如下所示     本儀器結構有如下特點 1．根據試樣大小，可松開高度調整螺釘（5），借助支柱（11）上下移動到合適位置。 2．松開固定螺釘（2），更換物體托盤（3），可改大通光口徑。 3. 鏡頭（8）上的兩個螺釘可以分別調焦和調光強。 4. 在亮室內，可以采用適當大小的黑布，用3個固定螺釘（9）壓住，把敞開的測量區遮蓋住，進行測量。 5. 采用LED光源，使儀器無發熱源，可進行長時間測量。 6. 對物體擺放沒有嚴格要求，使測量簡單方便，只需轉動轉動盤（6），使刻線對準0,1,2,3四個位置，分別采集四幅圖像就可以完成測量。                     儀器的維護與保管 1．儀器應放置在通風干燥處。偏振鏡應防潮、防濕。 2．工作臺毛玻璃是應力極小的玻璃制成的。使用時，被測件要小心輕放，以免損壞毛玻璃，使用損壞，不能隨便拿有應力的玻璃代用。否則會影響測量精度。 3．儀器搬運時，應避免強烈振動，以防止偏振鏡、全波片、CCD鏡頭等走動，影響使用精度。
