產品特點
·600V CatIII安全設計指標
·顯示范圍大出 50%，背光為明亮的白色
·擴展的電容量程達到1000μF
·過壓指示器
·Min/Max最大最小值功能
·頻率和溫度測量
·電壓、電阻、電流、電容
·輸入終端的交流和直流電流測量值為 10A
·二極管測試，數據保持
技術參數
|

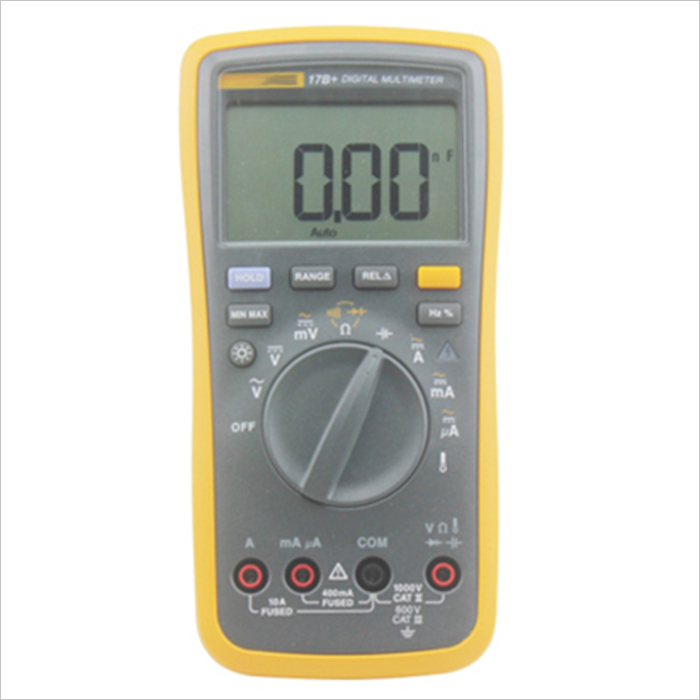

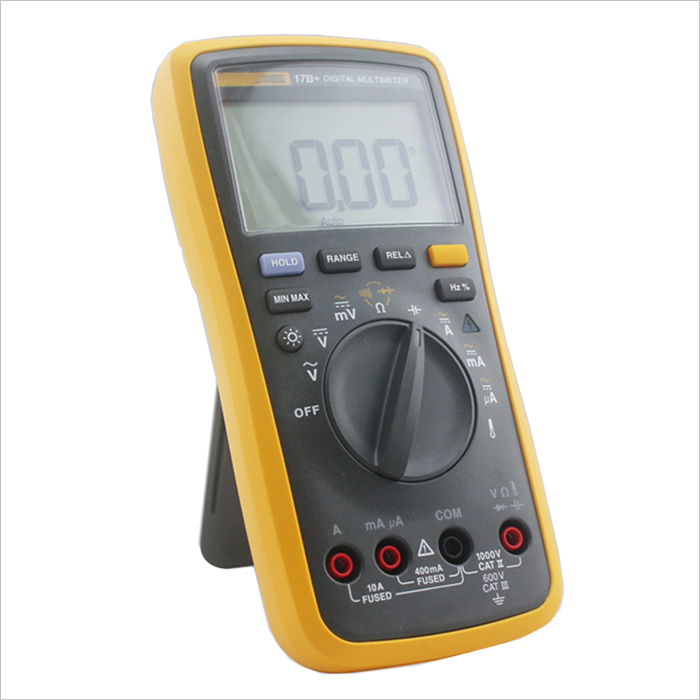

型號 |
F15B+ |
F17B+ |
|
CAT安全等級 |
600V CATIII/1000V CATII |
600V CATIII/1000V CATII |
|
電流(交流/直流)量程 |
10.00A |
10.00A |
|
電流(交流/直流)毫安量程 |
400mA |
400mA |
|
電流(交流/直流)微安量程 |
1000μA |
1000μA |
|
交流電壓量程 |
1000V |
1000V |
|
直流電壓量程 |
1000V |
1000V |
|
直流毫伏電壓量程 |
400mA |
400mA |
|
交流毫伏電壓量程 |
400mA |
400mA |
|
電阻量程 |
40MΩ |
40MΩ |
|
電容量程 |
1000μF |
1000μF |
|
自動關機 |
● |
● |
|
通斷測試 |
● |
● |
|
讀數保持 |
● |
● |
|
二極管測試 |
● |
● |
|
背光 |
● |
● |
|
頻率 |
- |
100.0kHz |
|
占空比 |
- |
● |
|
相對值 |
- |
● |
|
最小/最大值(不適用于電阻，電容，頻率和占空比測量) |
- |
● |
|
接觸式測溫 |
- |
400.0℃ |
|
危險電壓LED警示 |
- |
● |
|
參數 |
量程 |
分辨率 |
精度 |
|
交流電壓
(40 Hz 到 500Hz)1 |
4.000 V
40.00 V
400.0 V
1000 V |
0.001 V
0.01 V
0.1 V
1 V |
1.0 % + 3 |
|
直流電壓 |
4.000 V
40.00 V
400.0 V
1000 V |
0.001 V
0.01 V
0.1 V
1 V |
0.5 % + 3 |
|
交流電壓（毫伏） |
400.0 mV |
0.1 mV |
3.0 % + 3 |
|
直流電壓（毫伏） |
400.0 mV |
0.1 mV |
1.0 % + 10 |
|
二極管測試2 |
2.000 V |
0.001 V |
10% |
|
電阻
（歐姆） |
400.0 Ω
4.000 kΩ
40.00 kΩ
400.0 kΩ
4.000 MΩ
40.00 MΩ |
0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
0.01 MΩ |
0.5 % + 3
0.5 % + 2
0.5 % + 2
0.5 % + 2
0.5 % + 2
1.5% + 3 |
|
電容3 |
40.00 nF
400.0 nF
4.000 μF
40.00 μF
400.0 μF
1000 μF |
0.01 nF
0.1 nF
0.001 μF
0.01 μF
0.1 μF
1 μF |
2 % + 5
2 % + 5
5 % + 5
5 % + 5
5 % + 5
5 % + 5 |
|
頻率 1
Hz
(10 Hz – 100 kHz) |
50.00 Hz
500.0 Hz
5.000 kHz
50.00 kHz
100.0 kHz |
0.01 Hz
0.1 Hz
0.001 kHz
0.01 kHz
0.1 kHz |
0.1 % + 3 |
|
占空比1 |
1 % 至 99 % |
0.10% |
1 %，典型情況4 |
|
交流電流 μA
(40 Hz 到 400 Hz) |
400.0 μA
4000 μA |
0.1 μA
1 μA |
1.5 % + 3 |
|
交流電流 mA
(40 Hz 到 400 Hz) |
40.00 mA
400.0 mA |
0.01 mA
0.1 mA |
1.5 % + 3 |
|
交流電流 A
(40 Hz 到 400 Hz) |
4.000 A
10.00 A |
0.001 A
0.01 A |
1.5 % + 3 |
|
直流電流 μA |
400.0 μA
4000 μA |
0.1 μA
1 μA |
1.5 % + 3 |
|
直流電流 mA |
40.00 mA
400.0 mA |
0.01 mA
0.1 mA |
1.5 % + 3 |
|
直流電流 A |
4.000 A
10.00 A |
0.001 A
0.01 A |
1.5 % + 3 |
|
溫度 |
50 °C- 400 °C
0 °C- 50 °C
-55 °C- 0 °C |
0.1C |
2 % ± 1 °C
± 2 °C
9 % ± 2 °C |
|
背光燈 |
- |
- |
有 |
1電流、頻率和占空比的范圍都是量程的 1 % 到 100 %。未指定低于量程 1 % 的輸入值。
2通常，開路測試電壓為 2.0 V，短路電流 <0.6 mA。
3規格不包括測試引線電容和電容板引起的誤差（量程為 40 nF 時，誤差最高為 1.5 nF）。
4通常意味著頻率為 50 Hz 或 60 Hz，占空比介于 10 % 和 90 % 之間。
|
