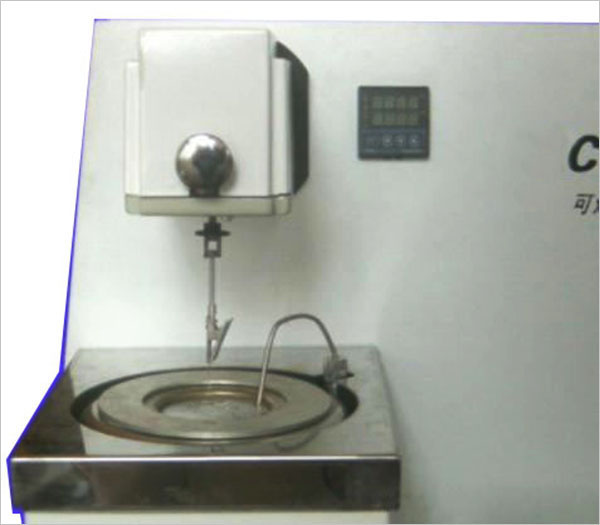

運用潤濕稱量法對各類封裝電子元器件(DIP,TO,貼片電阻,貼片電容 ),各類低頻接插件,插針,插片,線材和導線接端,助焊劑、焊材、焊膏進行可焊性定量檢測

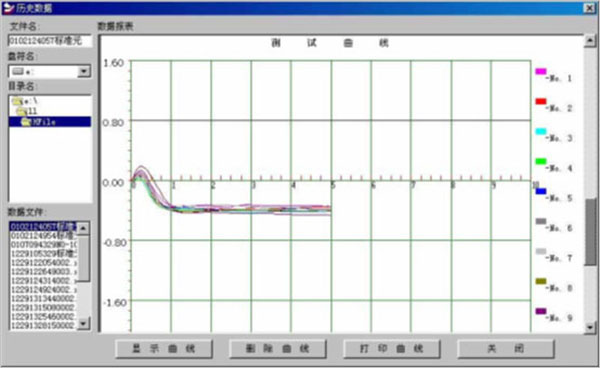

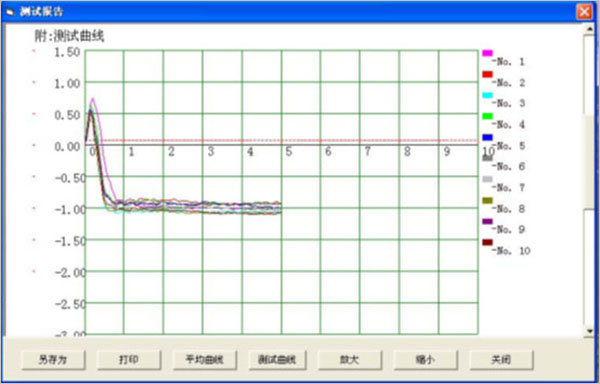

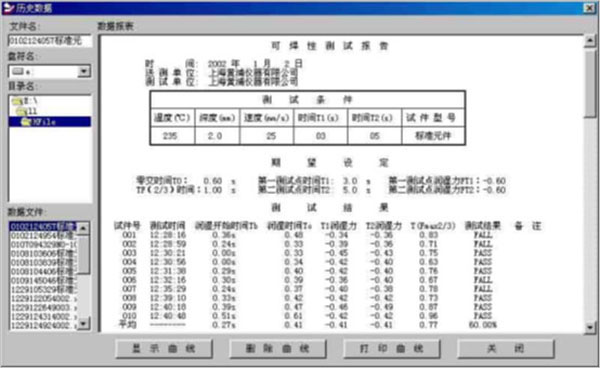

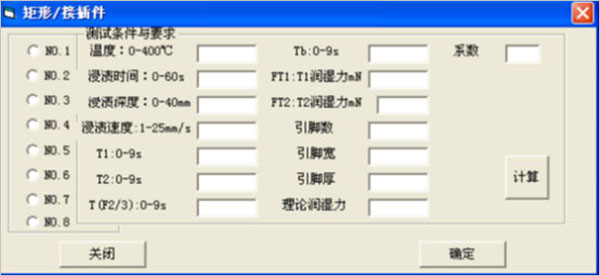

儀器采用微機控制,測試數據穩定可靠,操作維修方便。在測試過程中自動繪制潤濕力與時間的動態曲線,并提供測試數據及測試結果供用戶判斷使用測試方法符合國際IEC和國家有關標準的規定
技術參數
潤濕力:-9.80~9.80m N
精度:0~-1.00m N : 誤差為讀數的±1%±0.03m N -1.00~-2.00m N : 誤差為讀數的±1%±0.02m N -2.00~-9.80m N : 誤差為讀數的±1%±0.01m N
潤濕力設定范圍及潤濕力顯示范圍:0~-9.99m N (分度0.01m N)
潤濕力顯示時間設定范圍:0~10s(分度1s)
潤濕開始時間測量范圍和顯示范圍:0.0~9.9s分度(0.1s) 誤差為±0.1s
試件直徑:0.1~ 4 mm(0.1mm)
試件最大重量:不大于10g
試件浸漬深度測量范圍:1~9mm(分度1mm) 誤差不大于±0.2mm 0.1~0.9(分度0.1mm) 誤差不大于±20%
試件浸漬持續時間設定范圍:0~10s(分度1s)誤差不大于0.1s
試件浸漬速度可調范圍:1~25mm/s (1,2,5,10,15,20,25) 誤差不大于±10%
稱量模擬電壓輸出:稱重1g時輸出-980mV誤差<=1.5%
焊料溫度:235±2℃
可靠性:MTBF 不小于500小時
使用電源:交流220V±10%, 50±2 Hz 功率不大于1000W
外形尺寸:測孔裝置:50*50*40CM
使用環境條件:工作溫度:10~30℃ 相對濕度:40~80%
|
