CSM 超細顆粒粒度分析儀是一種基于消光法原理的新型顆粒粒度分析儀器，用于測量超細顆粒的粒度分布。本儀器由主機，計算機和打印機，儀器操作軟件等組成。儀器具有操作簡單，測量時間短，操作軟件良好的人機對話界面等優點?？蓮V泛用于電子，光學，化工，醫藥等行業測量超細固體顆粒、懸乳劑、懸浮液等的顆粒和液滴的平均尺寸和尺寸分布。以表格形式和直方圖形式給出被測顆粒的粒度分布和累積分布的測量結果，以及D32， Dv50 等多種平均粒徑和比表面積。
主機內包括光源，光學系統，測量樣品池，光電信號轉換及放大系統，A/D 數據采集卡等。主機輸出信號通過USB 電纜與計算機的USB口相連接，計算機對主機測量進行控制和數據處理，并打印輸出結果。
技術特點
1.大功率白色光源
2.美國海洋光學光譜接收器
3.集多年研究之成果，優良消光理論的應用
4.優良反演算法，保證顆粒測量的準確
5.USB 接口，儀器與計算機分離，可配任意具有USB 接口之計算機；臺式、筆記本、移動PC 均可；
6.微量固定樣品池，超高感應靈敏度，僅需少量樣品
7.軟件個性化，提供測量向?qū)У缺姸喙δ?，方便用戶操作?SPAN lang=EN-US>
8.測量結果輸出數據豐富，保存在數據庫中，能用任意參數，如操作者姓名，樣品名，日期，時間等進行調用分析，與其他軟件實現數據共享；
9.儀器造型美觀，體積小重量輕；
10.測量精度高，重復性好，測量時間短；
11.軟件提供眾多物質折射率供用戶選擇，滿足用戶查找被測顆粒折射率要求；
12.考慮到測試結果的保密要求，只有授權操作者才能進入相應數據庫讀取數據和處理；
技術參數
光源功率：20 瓦12 伏鹵素?zé)簦?SPAN lang=EN-US>
粒徑測量范圍：0.05μm－10.0μm
重復測量誤差：< 2％；
測量誤差： <3％ (用國家標準顆粒檢驗)；
數據輸出：體積、數量微分分布和累積分布表和圖表；多種統計平均直徑；操作者姓名、單位、樣品名；選用折射率，測量時間等相關信息。
通訊接口：USB 接口。
樣品池：固定樣品池
測量分析時間：正常條件下小于 1 分鐘（從開始測量到顯示分析結果）。
工作環境溫度：5－30 ℃；
電源：180－240V，50 Hz；
外形尺寸：320X280X120 mm3；
重量：約 3.5 公斤
工作條件
室內溫度：15℃-35℃
相對溫度：不大于85%（無冷凝）
建議用交流穩壓電源1KV，無強磁場干擾。
由于在微量級的范圍內的測量，儀器應放在堅固可靠、無振動的工作臺上，并且在少塵條件下進行測量。
儀器不應放在太陽直射、風大或溫度變化大的場所。
設備必須接地，保證安全和高精度。
室內應清潔、防塵、無腐蝕性氣體。
工作原理
消光法(Extinction)是光散射顆粒測量技術中的一種，又稱濁度法(Turbidimetry)。消光法的基本原理是，當光束穿過一含有顆粒的介質時，由于受到顆粒的散射和吸收，使得穿過介質后的透射光強度受到衰減，其衰減程度與顆粒的大小和數量(濃度)相關，這就為顆粒測量提供了一個尺度。與散射光能顆粒測量方法顯著不同的是，消光法測量時所接收的不是顆粒的散射光，而是非散射光(透射光)，所以光強較強。光源大都采用白光而不是單色激光，此外，除顆粒粒徑外，消光法還能同時測得顆粒的濃度，與其它光散射方法相比，這是它的一個突出特點。
消光法的原理簡單，測量方便，對儀器設備的要求較低，測量范圍相對較寬，下限為數十個納米，上限約10μm 左右，測量結果準確，重復性好，測量速度快。因此，該方法不僅在膠體化學，高分子化學
(1)
式中τ 是介質的濁度。

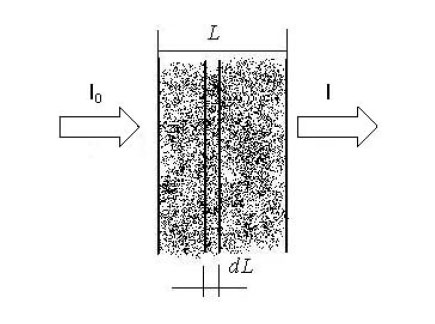

圖1 消光法測量原理
設顆粒群在介質中的空間分布是無序而均勻的，即濁度τ 與光程L 無關，將式(1)沿整個光程積分
(2)
則透射光的強度為
(3)
式(3)即是著名的Beer-Lambert 定理，它描述了光在顆粒介質中的衰減規律。
如果被測量顆粒是球形顆粒，且各個顆粒的光散射滿足不相關的單散射，則可知，N 個粒徑為D，迎光面積為a 的單分散顆粒系(Monodispersion)由于光的散射和吸收而導致的濁度為
(4)
式中Kext 稱為消光系數(Extinction Coefficient)，是入射光波長λ、被測顆粒直徑D、顆粒相對于周圍介質的相對折射率m(= n ? iη )的函數，可以由經典Mie 光散射理論計算得到。將式(4)代入式(3)后可得
(5)
式中比值I/ Io 稱為消光或消光值。實際情況下，被測量的顆粒大多不是單分散顆粒系， 而是有一定尺寸分布范圍的多分散顆粒系(Polydispersion)，此時，該介質的濁度為
(6)
代入式(3)后得
式中a 和b 分別是顆粒尺寸分布的下限和上限，N(D)是以顆粒數計的尺寸分布函數或頻度函數。
由式(5)或式(7)可知，入射光的衰減I /I 0 中包含有顆粒尺寸和濃度(顆粒數)的信息，從而為它們的測量提供了一個尺度。為此，消光法可以歸結為：測得入射光和透射光的強度Io 和I 或其比值I /I 0，已知入射光波長λ，光程L 和被測顆粒折射率m 后，就可得到顆粒
的尺寸分布函數N(D)及濃度，此時體積濃度可表示為
(8)
乘以顆粒的密度后即得其重量濃度。

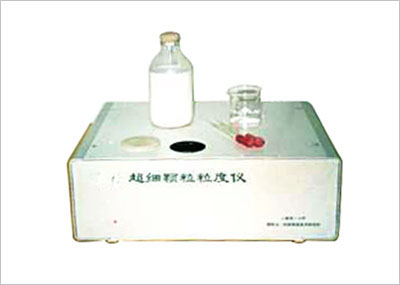

圖2.儀器實樣
|
